As concessionárias têm usado painéis de distribuição isolados a óleo por décadas. Mas os tempos mudam.

A rede moderna continua a evoluir. As pressões por sustentabilidade continuam a crescer.

É hora de um novo enfoque. É hora do Painel de Distribuição Subterrânea Vista® da S&C.

Produtos de painel de distribuição

green pad-mounted underground distribution switchgear

Painel de Distribuição Subterrânea Vista

O painel de distribuição Vista resolve desafios difíceis de manobra e proteção e melhora a confiabilidade usando gás isolante SF6. Construído com o usuário em mente, só é necessária uma pessoa para operá-lo, e ele inclui outros recursos projetados para a segurança do operador, como aberturas altamente visíveis.

Vista Green Unit

Chave de Distribuição Subterrânea Vista Green

O painel de distribuição Vista Green oferece os mesmos recursos e benefícios de design e confiabilidade do painel de distribuição Vista sem o uso do gás SF6. Essa alternativa ecológica é uma mistura hermeticamente selada de gás isolante* 3M™ Novec™ 4710 e CO2, reduzindo as suas emissões de carbono total em 97% se comparado ao painel de distribuição SF76.

 Zero emissions solid dielectric pad, live front switchgear, zero emissions, solid dielectric, vault mounted

Painel de Distribuição Subterrânea Vista SD

O painel de distribuição Vista SD é outra opção ecológica que usa material dielétrico sólido em vez de gás isolante. Com seus seccionadores altamente visíveis, design flexível e terminações voltadas para a frente, este painel de distribuição é particularmente vantajoso em aplicações de câmara e em maiores altitudes.

Benefícios

O painel de distribuição Vista e Vista SD são desenvolvidos para minimizar os riscos de confiabilidade e para proporcionar economias significativas.

lightning icon

Resiste a ambientes adversos

umbrella icon

Totalmente submersível, vedado e protegido

cash icon

Reduz os custos de manutenção

positive data icon

Aumenta a confiabilidade sobre painel de controle isolado a óleo

voltage icon

Resistência a arco elétrico certificada*

electrician icon

Operação simples

service provider icon

Sem manuseio de fusíveis

*Aplica-se apenas aos painéis de distribuição Vista e Vista Green.
**Aplica-se apenas aos painéis de distribuição Vista Green e Vista SD.

Construção e Projeto

Explore a construção e os principais recursos deste produto usando o visualizador de produto da 3D abaixo. Para obter instruções sobre como usar o visualizador, clique no botão Ajuda ao lado do ícone de interrogação preto.

Características

Security Shield Icon

Acesso seguro e operação fácil

Acesse e opere a unidade sem o manuseio de cabos* ou exposição a alta tensão.

Raindrop icon

À prova de poeira, corrosão e vazamentos

Evite vazamentos, ferrugem ou contaminação com um projeto vedado.

strategize icon

Vários Estilos de Instalação

Unidades estilo* Pad-Mounted, Montagem em Câmara, Turbina Eólica, Manhole*, Serviço Pesado ou UndercoverTM disponíveis.

choices icon

Manuais ou Automáticas

Escolha capacidades operacionais automáticas, manuais ou remotas.

event calendar icon

Baixa Manutenção

Manutenção mecânica mínima necessária após a instalação.

TCC Curves Icon

Controle de Sobrecorrente

Coordenação superior, flexibilidade e confiabilidade com um controle fácil de usar.

thought bubble icon

Melhoria Estética

O design compacto e discreto é uma fração do tamanho de painéis de distribuição tipo metal-clad.

Magnifying Glass Icon

Abertura Visível

Confirme facilmente as posições fechadas, abertas e aterradas* através de grandes janelas de visualização.

Zero Emissions

Zero Emissões

Os interruptores de dielétrico sólido e a vácuo usam materiais com possibilidade zero de aquecimento global.**

maintenance icon

Altamente configurável

Diversas opções de configuração para atender a requisitos específicos de aplicação.

Sectionalizing mode icon

Maior capacidade de carga

Até seis “vias” de interruptor de falta e chave por unidade.

vista green icon

Aterramento sem cabos

Aterre cabos de média tensão usando uma chave de aterramento interna padrão.*

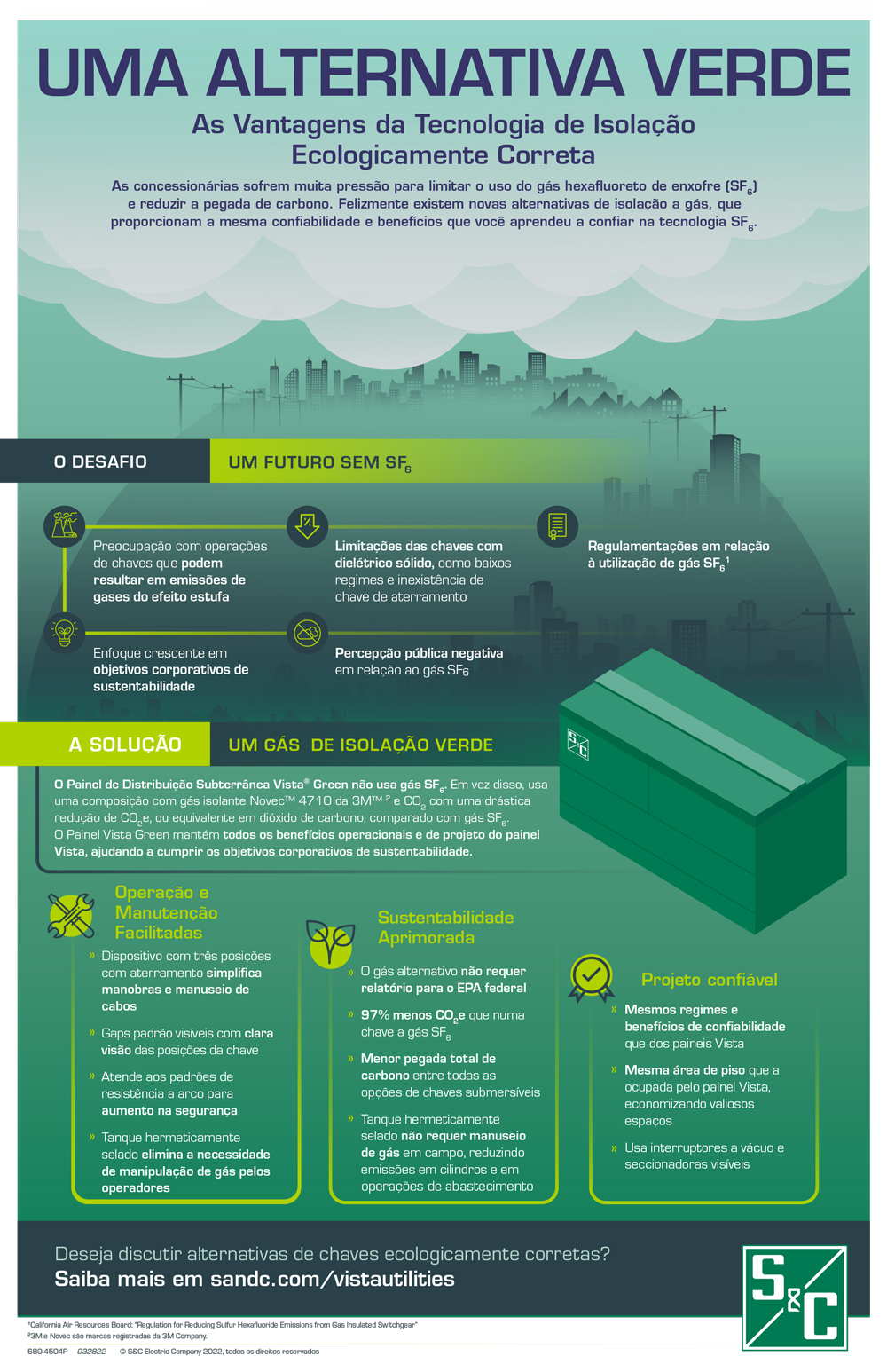

Por que Green?

Os mesmos recursos. O mesmo design e os mesmos benefícios. Sem SF6. 97% de redução no potencial de aquecimento global.

Explore a energia sustentável da chave de distribuição Vista Green

Guias

Painel de Distribuição Subterrânea Vista® e Vista® SD para concessionárias: Melhora a confiabilidade e a segurança, enquanto reduz os custos de manutenção

Você está considerando alternativas a painel de distribuição isolado a óleo? O guia resume como a substituição de painel de distribuição isolado a óleo por painel de distribuição Vista, Vista Green ou Vista SD pode ser vantajosa do ponto de vista operacional e de manutenção.

Visualizar ou baixar o PDF

Painel de Distribuição Subterrânea Vista® e Vista® SD para concessionárias: melhora a confiabilidade e a segurança, enquanto reduz os custos de manutenção

À medida que a rede se torna mais complexa, as concessionárias estão enfrentando uma variedade de desafios que as pressionam a reavaliar seus painéis de distribuição de média tensão. Na verdade, alguns painéis de distribuição impõem riscos que aumentam as despesas de operação e manutenção, reduzindo a confiabilidade. À medida que as concessionárias reavaliam o painel de distribuição em seus sistemas, é importante que elas considerem o escopo dos desafios que podem enfrentar e a gama de produtos de painéis de distribuição disponíveis que podem atender melhor às necessidades da rede atual.

Visualizar ou baixar o PDF

Estudos de caso

Sucessos dos clientes alcançados com o uso dos painéis de distribuição Vista, Vista Green e Vista SD.

Concessionária da costa oeste

Confiabilidade melhorada e coordenação perfeita, durante o uso das unidades tipo UnderCover torna o painel de distribuição praticamente invisível na comunidade.

Leia mais

Concessionária do centro-oeste

Confiabilidade melhorada, enquanto o seccionamento e a coordenação são fornecidas com o esquema existente.

Leia mais

Concessionária do Arizona

A concessionária padroniza o painel de distribuição Vista em seu sistema após o sucesso deste projeto.

Leia mais

*Aplica-se apenas aos painéis de distribuição Vista Green e Vista SD.
**Aplica-se apenas ao painel de distribuição Vista.

Precisa de suporte?

A S&C está aqui para ajudá-lo em qualquer estágio de sua jornada de modernização da rede, dos estudos do sistema a vídeos de instalação. Explore mais abaixo.

Detalhes do produto

Painel de Distribuição Subterrânea Vista SD



  • Chaves interruptoras de carga Visi-Gap®. Estas chaves interruptoras de carga a vácuo fornecem seccionamento em linha viva de três polos dos principais alimentadores de 600 amp. As chaves cumprem o padrão IEEE 1247 e o padrão IEC 62271-103.
  • Interruptores de falta Visi-Gap®. Estes interruptores de falta a vácuo controlados por microprocessador fornecem seccionamento em linha viva de três polos e proteção dos alimentadores principais de 600 A e derivações, laterais e sub-anéis de 200 ou 600 A. Os interruptores de falta cumprem com o padrão IEEE C37.60 e padrão IEC 62271-111.

As chaves e interruptores de falta conectados com desconectáveis são encapsulados em um material isolante sólido dielétrico ecológico.

Painel de Distribuição Subterrânea Vista


Manual

Os equipamentos de seccionamento e proteção de média tensão não precisam ser complicados. A Painel de Distribuição Subterrânea Vista manual foi construída especificamente para simplificar as operações, fornecendo uma solução intuitiva para o gerenciamento de necessidades complexas de distribuição de energia de média tensão.

Supervisão remota

A Painel de Distribuição Subterrânea Vista da S&C com supervisão remota proporciona manobras automatizadas e proteção contra faltas, podendo também, quando aplicada no sistema de disparo e religamento em alta velocidade da S&C, efetuar o autosseccionamento sem desarmar o disjuntor principal. Ela incorpora as mesmas características notáveis da Painel de Distribuição Subterrânea Vista manual e pode ser especificada com um grupo de equipamentos de comunicação e controle, formando um pacote de manobra e proteção autônomo e completamente integrado.

  • Sua seleção de unidade terminal remota, incluindo os controles de chaveamento automáticos da S&C6800. Esses sofisticados controles dão suporte ao Sistema de Recomposição Automática SG IntelliTeam® da S&C, autorrecuperável e escalável – uma solução Smart Grid universal com interoperabilidade inigualável.
  • Sua escolha de plataforma de comunicação ou dispositivo, incluindo fibra ótica ou Rádio SpeedNet™ da S&C.
  • Operadores motorizados fornecem três segundos de operação das vias da chave do interruptor de carga e das vias do interruptor de falta tripolar operado em grupo. Eles passam facilmente de uma via a outra, dispensando reconfiguração.
  • Sensoriamento de corrente trifásica e da tensão fase-terra para cada via operada por motor.


Transferência de fontes

Cada unidade da Painel de Distribuição Subterrânea Vista de transferência de fontes da S&C fornece um serviço primário seletivo totalmente automático e uma proteção contra falta para um, dois ou três circuitos de cargas críticas. Esta solução de Smart Grid incorpora as mesmas características notáveis da Painel de Distribuição Subterrânea Vista manual, além do Controlador de Transferência de Fontes Micro-AT® da S&C, operadores motorizados, sensoriamento da tensão trifásica nas vias da fonte e transformadores de tensão para a energia de controle. Ela está disponível em configurações de barramento comum ou dividido. Fornecida em capacidades até 38 kV, a Painel de Distribuição Subterrânea Vista com transferência de fontes conta com componentes cuidadosamente integrados que garantem a compatibilidade, tudo instalado e conferido na fábrica.

Para sistemas de transferência de fontes maiores ou mais complexos, várias unidades de Painel de Distribuição Subterrânea Vista com transferência de fontes equipadas com Controlador de Transferência de Fontes Micro-AT ou 6802 Controle de Chaveamento Automático pode lidar com qualquer número de fontes e cargas críticas.

  • O Controlador de Transferência de Fontes Micro-AT oferece resposta autorrecuperável para problemas do sistema de distribuição. Transfere em perda de fonte, desequilíbrio de tensão ou qualquer condição de fase aberta no lado da fonte. É fácil de instalar, todas as configurações são programáveis por teclado e a calibração é automática. Recurso opcional de fechamento por sobrecorrente impede a operação de transferência automática que fecharia uma chave interruptora de carga na fonte em caso de falta. Cartão de comunicações opcional permite rapidamente transferir um log de eventos para o seu computador ou baixar configurações padronizadas.
  • Operadores motores nas vias da chave do interruptor de carga proporcionam seccionamento automático entre as fontes. Também efetua a operação automática do disjuntor da interligação do barramento no painel de configuração do barramento dividido.
  • Sensoriamento da tensão trifásica para cada fonte. Sensoriamento da tensão trifásica fornecido também quando especificado o recurso opcional de bloqueio por sobrecorrente.
  • Alimentação automática por transformadores de tensão.
  • Construção do compartimento excepcionalmente robusta e o melhor acabamento do mercado. Proporciona extraordinária resistência às intempéries, mantém os componentes de alta tensão seguramente isolados de acessos não autorizados.


Chaves de abertura sob carga de 15,5 kV de capacidade de 40 kA momentâneo simétrico

Os modelos de Painel de Distribuição Subterrânea Vista da S&C come chaves de abertura sob carga de 15 kV e capacidade de 40 kA de curta duração simétrico são ideais para o seccionamento de redes de distribuição subterrâneas. A chave de distribuição em áreas urbanas é frequentemente instalada no subsolo ou na rua ou em câmaras na calçada e, por isso, um tamanho compacto é geralmente necessário, além da capacidade de resistir a alagamentos rotineiros. Os níveis da corrente de falta disponíveis também podem ser muito elevados e superar as capacidades da maioria das chaves de distribuição compactas e submersíveis. Poucas painéis de distribuição oferecem todos os recursos necessários para atuar de forma confiável em condições tão difíceis.

A Painel de Distribuição Subterrânea Vista da S&C oferece uma solução superior para adicionar pontos de comutação para redes de distribuição urbanas. Nossos modelos da Painel de Distribuição Subterrânea Vista de 15,5 kV incorporando chaves de abertura sob carga com uma capacidade momentânea de 40 kA simétrica fornece todos os recursos necessários para aplicações de comutação em câmara e no subsolo, incluindo um design totalmente submersível que oferece desempenho confiável, mesmo em câmaras propensas a alagamentos. A Painel de Distribuição Subterrânea Vista é isolada a gás, eliminando a manutenção e as preocupações quanto à segurança associadas à chave de distribuição isolada a óleo. E, ao contrário da chave de distribuição com menor capacidade, ela elimina a necessidade de incorporar dispositivos limitadores de corrente, difíceis de coordenar e que aumentam a complexidade operacional.

Painel de Distribuição Subterrânea Vista


Estilo pad-mounted

Estilo pad-mounted

Painel de distribuição Vista compacto em estilo pad-mounted melhora a estética e reduz os requisitos de espaço físico, especialmente a 34,5 kV, onde o equipamento isolado a ar é grande demais para ser prático em muitas aplicações.

  • Pequena área ocupada e baixo perfil — Os compartimentos pad-mounted exibem tetos articulados e painéis removíveis, facilitando o acesso conveniente aos componentes de operação e terminação
  • Todas as terminações dos cabos ficam localizadas no mesmo lado do painel. Minimiza as distâncias na operação, reduz os requisitos de espaço. Uma típica instalação Vista de 15 kV precisa apenas de 1/3 do espaço de um painel pad-mounted convencional
  • Uma única unidade Vista acomoda até seis interruptores de carga, interruptores por falta ou uma combinação de ambos. Com isto, pode-se trabalhar com mais cargas a partir da mesma unidade. Acaba com a necessidade de chaves redundantes e excesso de cabeamento, abertura de valas e box pads — além das tolerâncias operacionais entre as diversas unidades
  • Os controles operacionais ficam isolados do compartimento dos cabos. Graças às características inovadoras do Vista, o pessoal de operação nunca fica exposto à média tensão durante as operações rotineiras.
  • Certificação de resistência a arcos elétricos conforme IEC 60298 Anexo AA correntes de falta simétricas de até 25 kA para 15 ciclos . . . adiciona mais um nível de segurança para o pessoal de operação.

Tipo UnderCover™

Tipo UnderCover

Subterrâneo e fora da vista — no entanto, fácil de operar a nível do solo — o exclusivo Painel de Distribuição Subterrânea Vista tipo UnderCover é o ideal quando a estética é da maior importância ou as limitações de espaço dificultam a instalação do equipamento acima do solo.

  • O painel pode ser instalado exatamente onde for preciso, reduzindo os custos com escavações e cabeamento longos e desnecessários.
  • Todos os controles operacionais ficam localizados acima do painel, com fácil acesso ao nível do solo — e isolados dos cabos de média tensão
  • Posições integradas "fechado-aberto-aterrado" em cada chave e interruptor de falta permitem fácil isolamento e aterramento dos cabos sem nenhuma exposição à média tensão
  • Uma pessoa, de pé acima do nível, pode facilmente realizar todas as operações de rotina sem manipular cabos ou entrar na camada subterrânea
  • Elimina o tempo adicional e a complicação de entrar em um espaço confinado
  • Certificação de resistência a arcos elétricos conforme IEC 60298 Anexo AA correntes de falta simétricas de até 25 kA para 15 ciclos . . . adiciona mais um nível de segurança para o pessoal de operação.

Montagem em câmara

Montagem em câmara

O Painel de Distribuição Subterrânea Vista de montagem em câmara proporciona uma solução para manobra e proteção em poços de visita, salas elétricas e câmaras de calçada, onde o espaço é extremamente limitado. Uma única unidade acomoda até seis chaves interruptoras de carga, interruptores de falta ou uma combinação de ambos.

  • A montagem tipo em câmara úmida apresenta um tanque de aço inoxidável e o cabeamento totalmente submerso, perfeito para poços de visita e outros ambientes hostis
  • A montagem tipo em câmara seca é ideal para salas elétricas e câmaras que não estejam sujeitas a alagamento
  • O operador de motor portátil opcional com cabo de 50 pés e controle remoto permite fazer a manobra de fora da câmara ou em sala adjacente
  • Os controles operacionais ficam distantes dos cabos. O pessoal nunca fica exposto à média tensão durante as operações de rotina. A manipulação dos cabos — particularmente complicada em câmaras — é desnecessária

Estilo turbina eólica

Estilo turbina eólica

O Painel de Distribuição Subterrânea Vista do estilo turbina eólica é uma versão delgada, trifásica e de uma via normalmente adotada em torres de turbinas eólicas. Ele consegue passar pela típica abertura da porta da turbina, com 24 polegadas de largura, e proporciona proteção e pontos de seccionamento para os cabos de média tensão que vêm da saída do gerador. É comum especificá-lo com interruptores de falta rearmáveis, mas também pode acomodar chaves interruptoras de carga.

Como a operação do Painel de Distribuição Vista estilo turbina eólica ocorre pela lateral, ele pode ser encostado na parede interna da torre, liberando mais espaço para pessoas e equipamentos.


Estilo bueiro

Estilo bueiro

O Painel de Distribuição Subterrânea Vista estilo bueiro é uma versão redonda, trifásica e de uma via geralmente instalado através da abertura de acesso ao poço de visita de uma câmara subterrânea. Ele dispõe de uma chave interruptora de carga ou um interruptor de vácuo vedado em um tanque robusto de aço inoxidável com isolamento SF6. A entrada e a saída dos cabos passam por buchas de 600 ampères ou, opcionalmente, buchas de cavidade de 200 ampères.

Um indicador de tensão opcional se levanta e expõe uma espaçosa janela de observação que proporciona uma visão clara da chave, do vão livre e do indicador de pressão do gás. O Painel de Distribuição Subterrânea Vista estilo bueiro é totalmente submersível e pode ser montado sobre o piso, uma base ou na parede.


Estilo serviço pesado "móvel"

Estilo serviço pesado móvel

Desenvolvido para as Forças Armadas dos EUA, pequeno e leve, o Painel de Distribuição Subterrânea Vista para serviço pesado móvel foi especialmente projetado para suportar os rigores do transporte aéreo prolongado em grande altitude. Painéis empilhados dois a dois (para conservar espaço a bordo de aeronaves) foram aprovados no teste MIL Spec E-810 de 20 horas sobre mesa vibratória, confirmando que podem aguentar viagens aéreas de 10.000 milhas, sem que o desempenho seja afetado pela baixa pressão atmosférica experimentada durante o transporte a 40.000 pés de altitude.

Essa versão exclusiva do painel Vista pode ser usada em instalações temporárias ou permanentes. Formado por duas vias de chave interruptora de carga e quatro vias de interruptor de falta, ele conta com uma estrutura de vedação e plataforma integrada construída com vigas I reforçadas e canais. Olhais e pinos de alinhamento no alto facilitam o levantamento e o empilhamento. Esticadores presos aos olhais nas partes da frente e de trás da plataforma mantêm juntas as unidades empilhadas durante o transporte. Os canais na parte de baixo permitem o uso de empilhadeira. Linguetas reforçadas na plataforma permitem arrastar o painel pelo solo. Chapas presas ao piso do compartimento protegem o painel de distribuição durante o transporte e armazenamento e podem ser removidos para facilitar a passagem dos cabos.


Painel de Distribuição Subterrânea Vista para aplicações especiais

Painel de Distribuição Subterrânea Vista para aplicações especiais

O Painel de Distribuição Subterrânea Vista é indicado para uma série de aplicações "especiais". Por exemplo, quando uma fileira de painéis metal-enclosed tradicionais teve de ser aumentada para receber dois novos alimentadores, mas só havia espaço para mais uma baia, construiu-se uma nova baia especial, alinhada externamente com as outras, contendo uma unidade do painel Vista.

O painel Vista com isolamento SF6 é muito menor do que o modelo convencional metal-enclosed isolado a ar. Uma típica baia alimentadora do painel metal-enclosed convencional para 25 kV tem cerca de 52 polegadas de largura; as duas baias exigidas para esta aplicação teriam, portanto, 104 polegadas de largura. Porém, a unidade Vista UDS de três vias abrigada na baia especial ocupa somente 58 polegadas de largura, reduzindo quase pela metade os requisitos de espaço.

A operação do painel Vista se dá por um painel de controle totalmente isolado dos componentes de média tensão. A posição de cada seccionadora por falta – aberta, fechada ou aterrada – é facilmente visível através das espaçosas janelas de observação. Com a seccionadora bem visível, o pessoal de operação pode conferir a abertura e os cabos terra sem ter de remover os desconectáveis ou os desconectáveis em T. E usando o indicador de tensão opcional de botão fornecido, eles podem conferir a tensão sem deslocar os cabos. Uma porta na parte de trás da baia dá acesso aos elbows conectores.


Painel de Distribuição Subterrânea Vista SD


Estilo pad-mounted

Painel de Distribuição Subterrânea Vista SD estilo pad-mounted

O Vista SD pode ser fornecido opcionalmente com um gabinete estilo pad-mounted para instalações ao nível do solo. Gabinete pad-mounted atende 57.12.28C IEED e 57.12.29C. Disponível em aço macio ou aço inoxidável.


Montagem em Câmara de Vias Múltiplas

Painel de Distribuição Subterrânea Vista SD de Montagem em Câmara de Vias Múltiplas

O Painel de Distribuição Subterrânea Vista SD de Vias Múltiplas pode ser usado em câmaras submersas com diferentes vias de fonte e/ou múltiplas vias protegidas (derivações).


Montagem em Câmara de Via Simples

Painel de Distribuição Subterrânea Vista SD de Montagem em Câmara de Via Simples

O Painel de Distribuição Subterrânea Vista SD de Via Simples é adequado para uso na lateral dos transformadores de rede. Modelo 101 demonstrado (interruptor de falta).


Configurações de PMH e PME

Painel de Distribuição Subterrânea Vista SD — Configurações PMH e PME

As configurações PMH e PME do Painel de Distribuição Subterrânea Vista SD atendem à configuração de área e fase do painel pad-mounted PMH e PME.

Painel de Distribuição Subterrânea Vista



Capacidades ANSI para 50/60 Hz — Capacidades IEC entre parênteses
kV Corrente, RMS
Classe de sistema Máx. NBI Barram. principal, corr. cont. Corrente Curto-circuito,
Simétr.
Interruptor de falta Chave interruptora de carga
Supressão de carga e cont. Interr. de falta ciclo trabalho dez vezes, sim. Supressão de carga e cont. Mom. e um segundo, sim.
15.5
(12)
15.5
(15.5)
95
(95)
600
(630)
12 500
(12 500)
200
(200)
12 500
(12 500)
600
(630)
12 500
(12 500)
25 000
(25 000)
600
(630)
25 000
(25 000)
600
(630)
25 000
(25 000)
27
(24)
29
(29)
125
(125)
600
(630)
12 500
(12 500)
200
(200)
12 500
(12 500)
600
(630)
12 500
(12 500)
25 000
(25 000)
600
(630)
25 000
(25 000)
600
(630)
25 000
(25 000)
38
(36)
38
(38)
150
(150)
600
(630)
12 500
(12 500)
200
(200)
12 500
(12 500)
600
(630)
12 500
(12 500)
25 000
(25 000)
600
(630)
25 000
(25 000)
600
(630)
25 000
(25 000)

Outras capacidades estão disponíveis. Entre em contato com o escritório de vendas local da S&C para obter mais informações.

 15Também estão disponíveis modelos de chave sob carga de kV com uma capacidade momentânea de 40 kA simétrica em 0,5 segundo.

Ver Boletins de Especificação 681-31, 681-33, 682-31683-31 para maiores detalhes.


Painel de Distribuição Subterrânea Vista SD



Configurações de pad-mount e câmara
Capacidades de 50/60 Hz IEEE — Capacidades IEC em parênteses
Tensão, kV Corrente, RMS
Classe de sistema Máx. NBI Barramento principal Chave Interruptora de Carga Visi-Gap® Interruptor de Falta Visi-Gap®
Corrente contínua Curto-circuito, RMS, simétrico Contínua, desligamento de carga e divisão de carga Momentâneo e de três segundos, simétrico Ciclo de trabalho de três vezes, Fechamento em falta, Simétrico Contínua, supressão de carga e divisão de carga Interrupção de curto-circuito
15 (12) 17.5 (17.5) 95 (75) 600 (630) 16 000 600 (630) 16 000 16 000 600 (630) 16 000
27 (24) 29 (29) 125 (125) 600 (630) 12 500 600 (630) 16 000 16 000 600 (630) 12 500

Seccionamento do circuito em paralelo ou em anel. Chaves de interruptor de carga e interruptores de falta podem interromper a corrente magnetizante de transformadores associados com esta capacidade. Capacidade de seccionamento de cabos sem carga: 10 ampéres em 17.5 kV, 20 A em 29 kV. Chaves de interruptor de carga e interruptores de falta podem também seccionar bancos de capacitores únicos até 1800 kvar.

Aplicável a fechamento em falta em posição fechada.

200 A se interruptores de falta são fornecidos com buchas opcionais de 200 A.

12 500 A se interruptores de falta são fornecidos com buchas opcionais de 200 A.

Configurações de PMH e PME
Capacidades de 50/60 Hz IEEE — Capacidades IEC em parênteses
Tensão, kV Corrente, RMS
Classe de sistema Máx. NBI Barramento principal Chave Interruptora de carga Visi-Gap® Interruptor de Falta Visi-Gap®
Corrente contínua Curto-circuito, RMS, simétrico Contínua, desligamento de carga e divisão de carga Momentâneo e de três segundos, simétrico Ciclo de trabalho de três vezes, Fechamento em falta, Simétrico Contínua, supressão de carga e divisão de carga Interrupção de curto-circuito
15 (12) 17.5 (17.5) 95 (75) 600 (630) 16 000 600 (630) 16 000 16 000 200 (200) 12 500
27 (24) 29 (29) 125 (125) 600 (630) 12 500 600 (630) 12 500 12 500 200 (200) 12 500

Seccionamento do circuito em paralelo ou em anel. Chaves de interruptor de carga e interruptores de falta podem interromper a corrente magnetizante de transformadores associados com esta capacidade. Capacidade de seccionamento de cabos sem carga: 10 ampéres em 17.5 kV, 20 A em 29 kV. Chaves de interruptor de carga e interruptores de falta podem também seccionar bancos de capacitores únicos até de 1800 kvar.

Aplicável a fechamento em falta em posição fechada.

600 A se interruptores de falta são fornecidos com buchas opcionais de 600 A.

16 000 A se interruptores de falta são fornecidos com buchas opcionais de 600 A.

Ver Boletim de Especificação  695-31P para maiores detalhes.

Painel de Distribuição Subterrânea Vista


O painel de distribuição Vista pode ser fornecido com até seis vias por unidade, cada uma consistindo em uma chave interruptora de carga, um interruptor de falta ou uma derivação de barramento.

Vemos abaixo algumas configurações típicas. A referência do modelo indica o número total de vias, além do número de vias para chaves interruptoras de carga e interruptores de falta. Por exemplo, o modelo 321 tem "3" vias – "2" para chaves interruptoras de carga e "1" para interruptores de falta, como se vê abaixo. Muitas outras configurações são possíveis.

Modelos supervisores manuais e remotos

Modelos para transferência de fontes

Ver Boletins de Especificação 681-31, 681-32, 682-31683-31 para maiores detalhes.


Painel de Distribuição Subterrânea Vista SD


Número de modelo indica o número total de vias, assim como o número de vias de chave de interruptor de carga e vias de interruptor de falta. Por exemplo, o modelo 431 tem "4" vias — "3" vias de chave de interruptor de carga e "1" via de interruptor de falta.

Configurações de pad-mount e câmara

Configurações de pad-mount e câmara Configurações de PMH e PME

Configurações de PMH e PME

Ver Specification Bulletin 695-33 para maiores detalhes.

Controle de Sobrecorrente Vista

Os painéis de distribuição Vista, Vista Green e Vista SD são fornecidos com vias de interruptor de falta e incluem um controle de sobrecorrente baseado em microprocessador único que detecta faltas e inicia a operação dos interruptores de falta rearmáveis. Programe o controle na oficina ou em campo utilizando seu computador por meio de uma porta USB facilmente conectada. O controle oferece flexibilidade e confiabilidade excepcionais e contém recursos não disponíveis em equipamentos de outros fabricantes — ou apenas disponíveis a um custo adicional substancial:

  • Cinco famílias de curvas: Suporte para curvas de velocidade padrão “E”, “K” e “T”, além de curvas especiais e personalizáveis de “velocidade de coordenação”.
  • Coordenação superior com dispositivos de proteção a jusante e fusíveis de potência a montante: As curvas de velocidade de coordenação conferem máxima coordenação em sistemas de distribuição subterrânea.
  • Atributos de curva especiais: As curvas de velocidade de coordenação podem ser modificadas facilmente para incluir dois atrasos com tempo definido.
  • Curvas de fase e terra separadas são padrão: Isso permite uma melhor coordenação com as configurações de disparo do disjuntor no lado da fonte. Configurações de sequência negativa e proteção sensível à falta de aterramento também são fornecidas.
  • Sem tempo extra para "despertar": Quando uma via com interruptor de falta é fechada em uma falta, ela dispara e corrige a falta de acordo com o TCC selecionado, sem mais demora.
  • Alimentação automática: Transformadores de corrente em vias com interruptor de falta proporcionam sensoriamento e potência. Sem necessidade de bateria ou manutenção de bateria.
  • Programação simples e direta e acesso às informações de status: Todos os softwares de programação são armazenados no controle. A programação é concluída por meio de uma interface de usuário baseada em navegador.
  • Log de eventos: O log registra as informações captadas pelo controle sobre os últimos 64 eventos.
  • Informações de diagnóstico: Os dados estão disponíveis para avaliação do status do controle.
  • Provisões opcionais de disparo externo para uma maior funcionalidade: Entradas de fontes externas, como relés de pressão súbita em transformadores, também podem disparar os interruptores de falta.

Loading...

Loading...

Fale conosco hoje mesmo para saber mais.

Contato
