As faltas de distribuição prejudicam o equipamento, a confiabilidade e os resultados.
Na verdade, sua atual estratégia de gerenciamento de faltas pode causar mais danos do que você imagina por multiplicar a força aplicada ao sistema quando se testa a linha em busca de faltas após um evento.

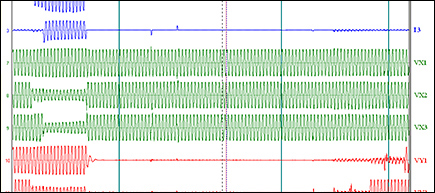

O interruptor de falta IntelliRupter PulseCloser da S&C usa PulseClosing® Technology para reduzir significativamente a quantidade de força utilizada durante os testes de faltas e para diminuir muito as interrupções momentâneas para os clientes no alimentador principal.
Essa estratégia reduz os custos para a concessionária e seus clientes e melhora a confiabilidade.
Vantagens
Os interruptores de falta IntelliRupter tornam as religações convencionais obsoletas eliminando os efeitos nocivos dos testes de falta, permitindo que você se prepare para as incertezas da rede futura.
Usa 95% a menos de energia, evitando danos ao seu sistema durante o teste de falta
A primeira revolução em tecnologia de religamento em 70 anos
Recupera automaticamente a energia em segundos
Aplicações
Enquanto os interruptores de falta IntelliRupter revolucionam os testes de falta, sua tecnologia revela novas possibilidades para a modernização do seu sistema, como uma maior segmentação e uso em sistemas subterrâneos e sistemas híbridos subterrâneos e aéreos.
Estudos de caso
Wisconsin e Iowa
Automação sem comunicação melhora a confiabilidade da concessionária
Chattanooga, Tennessee
Rede de concessionária municipal apresenta melhora de até 50% com a tecnologia de autorrecomposição
Murfreesboro, Tennessee
PulseClosing Technology salva transformadores do esforço de corrente de falta prejudicial
Oklahoma e Texas
Empresa de petróleo e gás economiza nos custos de manutenção e aumenta a flexibilidade da comunicação
Instalação
IntelliRupter PulseClosers são dispositivos fáceis de instalar. Assista a este vídeo para ver como é rápido o processo de instalação.
Treinamento
Procurando por treinamentos práticos do Interruptor de Faltas IntelliRupter PulseCloser A S&C está oferecendo workshops de três dias sobre a configuração do dispositivo, interação com o usuário, operação e configuração avançada de recursos. Encontre um local próximo de você.
Detalhes do produto
Características
Interrupção de faltas, isolamento de faltas e recomposição de circuitos no mesmo conjunto de fácil instalação.
- A exclusiva PulseClosing® Technology confirma a inexistência de faltas na linha antes de iniciar o fechamento de ponto na onda (point-on-wave)
- Interruptores a vácuo com sistema de atuação exclusivo que ativa a PulseClosing® Technology
- Sensoriamento integrado da tensão trifásica em ambos os lados dos interruptores
- Sensoriamento integrado da corrente trifásica, produzindo saída linear ao longo do intervalo entre carga e corrente de falta
- Módulo de energia integrado em um ou ambos os lados dos interruptores, eliminando a necessidade de instalar transformadores de força separados
- Isolamento dielétrico sólido, com o sistema de resina epóxi cicloalifática, o isolador Cypoxy™ da S&C
- Modelos com ou sem chave seccionadora visível integrada
- Seleção de controles integrados, todos configuráveis a partir da segurança e conforto do seu veículo, usando conexão WiFi ao seu computador:
- O grupo de controle padrão oferece funcionalidade básica de proteção em aplicações autônomas
- O grupo de controle IntelliTeam® SG suporta o Sistema de Recomposição Automática IntelliTeam SG da S&C.
- Seleciona automaticamente os parâmetros pré-configurados de proteção mais adequados para a fonte que atende o time
- Todos os controles são acionados pela linha, sem a necessidade de VT
- Todos os controles podem ser substituídos com vara de manobra (Hookstick)
- Abertura e fechamento interno do circuito para confiabilidade com qualquer clima (chave seccionadora operada por vara de manobra com folga de ar)
- Sensores integrados de corrente e tensão trifásica eliminam o custo, a aglomeração e a complexidade dos sensores instalados separadamente
Capacidades
Disconnect Styles♣
| kV | Amperes RMS♣ | ||
|---|---|---|---|
| Max | BIL | Continuous♥ | Interrupting Symmetrical |
| 15.5 | 110 | 630/800♥ | 16 000 |
| 27 | 125 | 630/800♥ | 12 500 |
| 38 | 170 | 630/800♥ | 12 500 |
♣ Each IntelliRupter includes as standard an Integrated Power Module fed from one phase on one side of the switch. An Integrated Power Module fed from one phase on each side of the switch is optionally available.
♥ 630 amperes per IEC; 800 amperes with a minimum wind velocity of 2 ft./sec.
Compact and Non-Disconnect Styles♣
| kV | Amperes RMS♣ | ||
|---|---|---|---|
| Max | BIL | Continuous | Interrupting Symmetrical |
| 15.5 | 95 | 800 | 16 000 |
| 27 | 125 | 800 | 12 500 |
♣ Each IntelliRupter includes as standard a choice of one Integrated Power Module, which derives necessary control power from phase on one side of the switch, or an external power supply, for use when user-provided control power is available. See S&C Instruction 766-510 for available input ranges. An Integrated Power Module fed from one phase on each side of the switch is optionally available.
Non-Disconnect Styles♣
| kV | Amperes RMS♣ | ||
|---|---|---|---|
| Max | BIL | Continuous♥ | Interrupting Symmetrical |
| 15.5 | 110 | 800 | 16 000 |
| 27 | 125 | 800 | 12 500 |
| 38 | 170 | 630/800♥ | 12 500 |
♣ Each IntelliRupter includes as standard an Integrated Power Module fed from one phase on one side of the switch. An Integrated Power Module fed from one phase on each side of the switch is optionally available.
♥ 630 amperes per IEC; 800 amperes with a minimum wind velocity of 2 ft./sec.
Estilos
Para sistemas para uso externo
- Interruptor de Falta IntelliRupter® PulseCloser® estilo sem seccionadora
- Interruptor de Falta IntelliRupter® PulseCloser® tipo cruzeta compacta sem seccionadora
- Interruptor de Falta IntelliRupter® PulseCloser® estilo com seccionadora
Para sistemas subterrâneos
- Interruptor de Falta IntelliRupter® PulseCloser® estilo pad-mounted
Opções e acessórios
Os interruptores de falta IntelliRupter® incluem um controle integrado na base que pode ser acessado para configuração e operação por meio de uma conexão Wi-Fi segura. Essa abordagem inovadora aumenta a confiabilidade, a segurança para o operador e a conveniência. Também melhora bastante a segurança quando comparada ao método de "chave e cadiado" da maioria dos religadores convencionais.
A S&C pode fornecer o controle com uma vasta gama de aparelhos de rádio, incluindo o nosso rádio SpeedNet™. Os rádios SpeedNet aumentam muito a velocidade de recomposição do Sistema de Recomposição Automática IntelliTeam® SG. Eles combinam a comunicação de longa distância extremamente segura, a transmissão de dados de alto volume e a conexão flexível de redes em malha, produzindo um desempenho insuperável para redes de rádio não licenciadas.
Outras opções e acessórios incluem:
- Desarme externo. Permite que o interruptor de falta IntelliRupter seja aberto e fechado a partir de controles e relés externos. Consulte o Boletim Descritivo 766-30 para mais detalhes.
- Proteção contra vida selvagem. Reduz os aborrecimentos com as interrupções de serviço relacionadas à vida selvagem.
- Antena instalada em suporte. Estende-se por 4 pés da base; pode ser fixada em qualquer ponta. Inclui antena unidirecional de 900 MHz, ganho de 3 dBd ou antena Yagi direcional de 900-MHz, ganho de 9 dBd, além do cabo e das ferragens. Também disponível: apenas o suporte.
- Pàra-raios Joslyn Zforce tipo ZHP (serviço pesado) de óxido metálico encerrado em polímero. Cabeados e instalados de fábrica.
- Embalagem internacional. Com engradados de madeira de lei ou madeira certificada termotratada.
- Garantia IntelliRupter de 10 anos. No lugar da garantia normal de 2 anos.
- Acessório na alavanca do módulo. Acoplado a uma vara de manobra (hookstick) com encaixe universal. Permite instalação e remoção em campo do módulo de proteção e controle e do módulo de comunicação. Inclui ponteira para operação das alavancas do IntelliRupter.
- Manipulador do módulo. Permite instalação e remoção em campo do módulo de proteção e controle e do módulo de comunicação em seu centro de serviço ou laboratório. Quando autorizado pela prática operacional da concessionária, pode ser usado por um indivíduo protegido com luvas para instalação e remoção dos módulos no campo.
- Testador de Wi-Fi. Simula uma conexão com o módulo de comunicação. Confirma se o seu notebook consegue estabelecer uma conexão Wi-Fi segura com o interruptor de falta IntelliRupter. Também demonstra o uso das chaves de segurança do Wi-Fi. Exclusivo para uso interno.
- Fonte de alimentação. Energiza, no seu centro de serviços ou laboratório, o módulo de proteção e controle e o módulo de comunicação instalados na base. Permite efetuar operações de abertura, fechamento e teste por pulsos, envio e recebimento de parâmetros de configuração antes da instalação e programação e carga das baterias do rádio, conforme o caso. Exclusivo para uso interno.
- Estação de ancoragem. Energiza, no seu centro de serviço ou laboratório, o módulo de proteção e controle e o módulo de comunicação removidos da base. Permite o envio e o recebimento de parâmetros de configuração antes da instalação e programação e carga das baterias do rádio, conforme o caso. Exclusivo para uso interno.
- Indicadores de circuito falho SEL AutoRANGER™ modelo AR8-OH. Jogo de três.
- Conjunto de bateria de reserva de 12Vcc e 8ampères-hora. Para o módulo de comunicação.
- Chicote de saída do carregador de baterias. Para conexão do conjunto de baterias a um carregador de baterias chumbo-ácido de 800 mA e 12 Vcc com limite de corrente.
- Manual de instruções detalhado. Fichário com cópias impressas de todos os folhetos de instruções, desenhos de instalação e desenhos de referência do IntelliRupter.
