De US$5 para US$13Uma chave fusível de distribuição já operou sem necessidade ou por motivo desconhecido?

As interrupções de serviços causadas por essas operações afetam os custos de manutenção e operação. Por sua vez, isso afeta os custos do elo fusível, fazendo com que um elo fusível que com valor de US$5 custe, na verdade, US$13 ou até mais. Saiba mais sobre o custo de operações desnecessárias de elos fusíveis aqui.

O ponto principal para eliminar este efeito é impedir as operações desnecessárias da chave fusível ao usar elos fusíveis confiáveis que entram em operação somente quando necessário.

Os Elos Fusíveis Positrol® foram criados para fornecer proteção confiável e operam somente quando ocorre uma falta dentro da zona de proteção da chave fusível. Com Elos Fusíveis Positrol, operações da chave fusível desnecessárias são eliminadas, reduzindo os custos de manutenção e operação.

Vantagens

Eliminates nuisance operations

Elimine operações indesejadas

Avoids truck rolls

Evite despachos desnecessários de equipes

Better coordination

Melhor coordenação

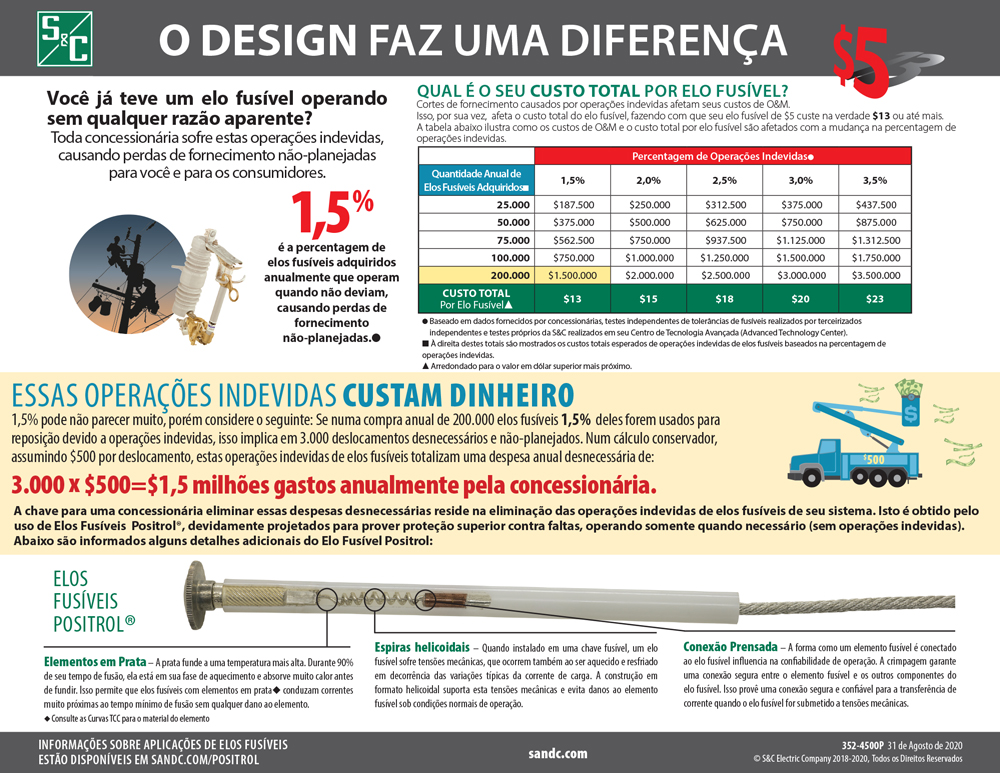

Elos Fusíveis Positrol®: O Design Faz Uma Diferença

Características

Superior fault-interruption performance

Desempenho superior na interrupção de falta

Unsurpassed secondary-fault performance

Desempenho insuperável em faltas secundárias

Time current Characteristics don't change over time

Curvas características de tempo-corrente não mudam ao decorrer do tempo

Helically coiled silver elements

Elementos fusíveis de prata* enrolados de forma helicoidal

Close melting-current tolerance

Tolerância ajustada da corrente de fusão*

Construção

Construção de Elos Fusíveis Positrol


*Consulte a publicação Curvas de TCC para saber sobre as tolerâncias à corrente de fusão e material do elemento fusível

Detalhes do produto

EstiloComprimento total,
Polegadas (mm
)
VelocidadeAmperagem nominal
Estilo universal
Universal
Não utilizável em
Chave Fusível S&C Positect® descontinuados

23 (584) Padrão S&C 1 a 200
S&C "K" 6K a 200K
S&C "T" 6T a 200T
29 (737) S&C "QR" 1QR a 200QR
S&C "N" 5N a 200N
23 (584) S&C Coordinating 101 a 103
Estilo universal
Universal
Pode ser usado em descontinuado
Chave Fusível S&C Positect® descontinuados

23 (584) Padrão S&C 1 a 100
Estilo indicador
Indicador
Utilizável apenas em descontinuado
Chave Fusível S&C Positect® descontinuados

10 (254) Padrão S&C 3 a 100

Aberto
Utilizável apenas em descontinuado
Chave Fusível de elo aberto

8 (203) Padrão S&C 1 a 25

Velocidade padrão S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 123-6 PDF EXCEL
Total Clearing 1 a 200 Elo fusível Número de TCC 123-6-2 PDF EXCEL
Velocidade "K" S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 165-6 PDF EXCEL
Total Clearing 6K a 200K Elo fusível Número de TCC 165-6-2 PDF EXCEL
Velocidade "T" S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 170-6 PDF EXCEL
Total Clearing 6T a 200T Elo fusível Número de TCC 170-6-2 PDF EXCEL
Velocidade "KSR" S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 171-6 PDF EXCEL
Total Clearing 3KSR a 200KSR Elo fusível Número de TCC 171-6-2 PDF EXCEL

 Não está mais disponível. Dados de TCC somente para referência.

Velocidade "QR" S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 166-6 PDF EXCEL
Total Clearing 1QR a 200QR Elo fusível Número de TCC 166-6-2 PDF EXCEL
Velocidade "DR" S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 175-6 PDF EXCEL
Total Clearing 3DR a 20DR Elo fusível Número de TCC 175-6-2 PDF EXCEL

 Não está mais disponível. Dados de TCC somente para referência.

Velocidade "N" S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 167-6 PDF EXCEL
Total Clearing 5N a 200N Elo fusível Número de TCC 167-6-2 PDF EXCEL
Velocidade coordenada S&C
Tipo de curvaClasses de correnteTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos Elo fusível Número de TCC 172-6 PDF EXCEL
Total Clearing 101, 102, 103 Elo fusível Número de TCC 172-6-2 PDF EXCEL

Exemplo comparativo de velocidades

Já está disponível para uso uma nova versão do software assistente para proteção e coordenação Coordinaide. Entre os principais novos recursos estão:

  • Baixe os pontos de dados da curva de um dispositivo em um formato de arquivo .CSV.
  • Uma nova notificação para o dispositivo “Transformador (curva de dano)” indica como outras curvas TCC do dispositivo são afetadas.
  • As seleções das curvas foram atualizadas para o religador corta-circuito instalado TripSaver® II da S&C:
    • Adicionada Velocidade NE e NK sob a seleção “Tempo Definido e Elo Fusível”
    • Adicionada a capacidade de uma bobina de disparo de 140-A para dispositivos McGraw Tipo L, V4L e 4E
    • Adicionadas curvas rápidas “S&CA *” para dispositivos McGraw Tipo 4E 4H, L e V4L
  • Um novo recurso Fornecer Feedback foi adicionado para o envio de feedback diretamente do aplicativo.
  • Um Guia do Usuário atualizado agora inclui o histórico de revisões.
Clique no link abaixo para acessar hoje a nova versão do software assistente para proteção e coordenação Coordinaide.


O software assistente de proteção e coordenação Coordinaide permite que você selecione com rapidez e facilidade o dispositivo de proteção ideal (p. ex., fusíveis, Religadores Montado em Chave Fusivel TripSaver® II, Painel de Distribuição Subterrânea Vista® ou Interruptores de Falta IntelliRupter® PulseCloser®) para:

  • Proteger transformadores de sobrecorrentes prejudiciais e coordenar com dispositivos de proteção do lado primário e secundário. Veja como o novo Transformer Protection Index (TPI) da S&C pode ser usado para determinar se o fusível principal protegerá contra certos tipos de faltas no lado secundário, inclusive faltas de formação de centelha do lado secundário de fase-terra.
  • Proteger as unidades de capacitores da ruptura do invólucro.
  • Proteger cabos subterrâneos dos danos do isolamento causados pelas temperaturas excessivas.
  • Proteger condutores aéreos dos danos causados pelo emparelhamento.
  • Confirmar o funcionamento adequado dos dispositivos de proteção contra curvas de energia de arco incidente para diversos níveis de equipamentos de proteção individual (EPIs).
  • Coordenar seletivamente dois ou mais dispositivos em série para minimizar as interrupções de serviço.
