Painel pad-mounted PME




Painel pad-mounted PME
Para distribuição exterior, com capacidade de 14.4 kV e 25 kV
Oferece isolamento e seccionamento no ar, além de manuseio de fusíveis rápido e conveniente para o painel utilizando terminações desconectáveis

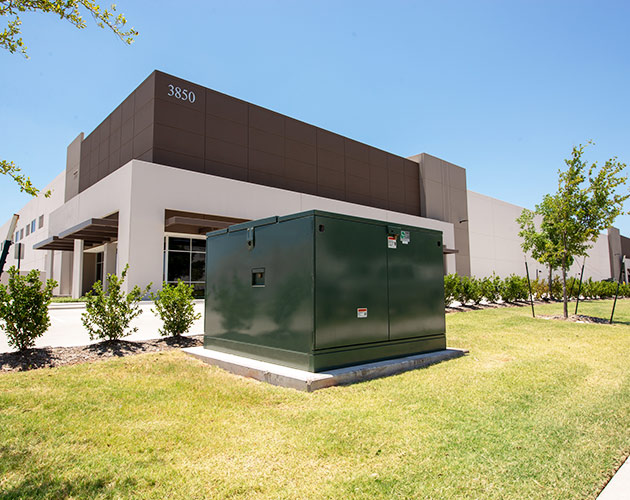

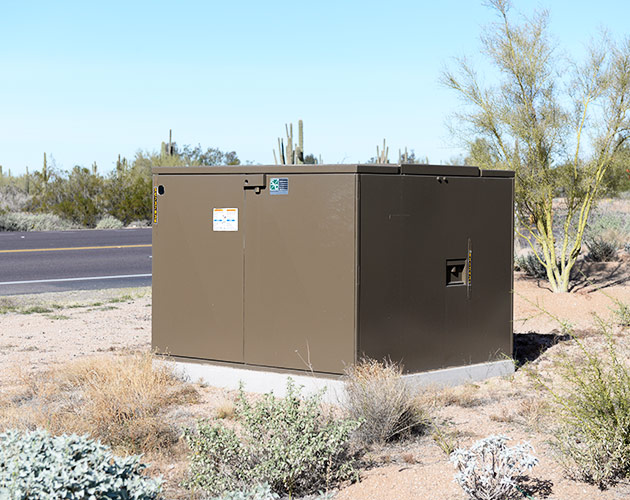

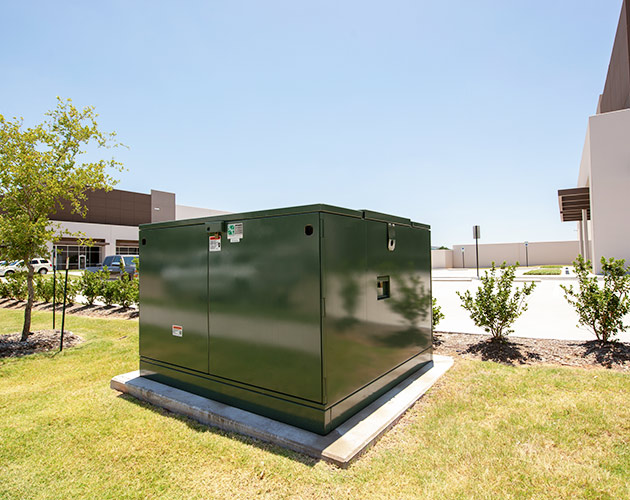

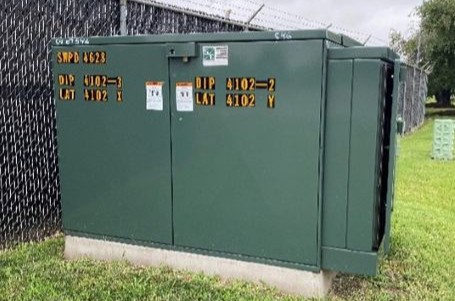

O painel frente morta pad-mounted PME da S&C com componentes utilizando terminações desconectáveis. Todos os componentes de chave e fusível encontram-se integrados e protegidos em um compartimento de aço interno com isolamento de ar, que mantém distantes folhagens, vida selvagem e poluentes, além de reduzir a exposição a peças energizadas. O teto em três peças é articulado sobre os compartimentos de cabos; os cabos podem ser puxados através da abertura, simplificando a instalação.
O painel pad-mounted PME encontra-se disponível nas versões manual, de supervisão remota e transferência de fonte.
Paniel Manual
O painel manual pad-mounted PME da S&C encontra-se disponível em capacidades de 14,4 e 25 kV, com chaves e fusíveis em configurações de circuito para atender a todas as exigências. Reconhecidos em todo o setor por suas características excepcionais e durabilidade, os modelos do PMH manual incluem:
- Componentes de alta tensão isolados. Os componentes da chave e fusível estão abrigados no interior de um compartimento de aço aterrado, que mantém distantes folhagem, vida selvagem e poluentes, além de reduzir o risco de exposição a peças energizadas
- Chaves seccionadoras sob carga Mini-Rupter® da S&C operadas por alavanca externa para seccionamento tripolar de circuitos de fonte de 600 ampères
- Janelas de observação. Permitem a verificação visual do posicionamento da lâmina da chave eliminando a necessidade de mover os elbows de 600 ampères
- Proteção de derivação abrangente com:
- Chaves fusíveis tipo SML-20 ou SML-4Z
- Fusíveis Eletrônicos de Potência Fault Fiter®
- Variedade de fusíveis limitadores de corrente
- Suportes de fusíveis exclusivos TransFuser™ da S&C. Gire para encaixar os fusíveis na abertura, em posição desenergizada, para fácil remoção. As cavidades de buchas giram para o interior do compartimento, onde permanecem limpas durante a reposição de fusíveis
- O projeto do teto em três peças apresenta seções articuladas sobre compartimentos de cabos. Permite o repuxamento de cabos através da abertura no teto, em vez de passar entre portas, tornando a instalação mais simples e rápida.
- Construção excepcionalmente robusta e o acabamento mais sofisticado do setor. Confere extraordinária resistência aos elementos e mantém os componentes de alta tensão seguramente isolados contra acesso não autorizado
Transferência de fontes
O painel pad-mounted PME com transferência de fontes da S&C é um conjunto completamente autônomo, que proporciona comutação automática entre duas fontes atendendo cargas críticas. Ele incorpora as mesmas características excepcionais do painel manual pad-mounted PME, além de operadores de energia armazenada e um sofisticado controle de transferência de fontes que monitora continuamente o status da fonte e automaticamente passa para uma fonte "boa" se a tensão for perdida.
Disponível nas capacidades de 14,4 e 25 kV, o PME com transferência de fontes é reconhecido em todo o setor por suas excepcionais características e durabilidade. Os modelos PME com transferência de fontes incluem:
- Controlador de transferência de fontes Micro-AT® da S&C. Transfere em perda de fonte, desequilíbrio de tensão ou qualquer condição de fase aberta no lado da fonte. É fácil de instalar. Todas as configurações são programáveis por teclado e a calibração é automática. Podem ser fornecidos com placa de comunicação opcional para a transmissão rápida do log de eventos para o seu computador ou download de configurações padronizadas do computador.
- Sensores de tensão e fonte de alimentação integrados. Não são necessárias fiação externa nem energia de controle
- Chaves seccionadoras sob carga Mini-Rupter® da S&C para seccionamento tripolar manual e automático de 600 ampères de circuitos tripolares.
- Suportes de fusíveis exclusivos TransFuser™ da S&C. Gire para encaixar os fusíveis na abertura, em posição desenergizada, para fácil remoção. As cavidades de buchas giram para o interior do compartimento, onde permanecem limpas durante a reposição de fusíveis.
- Proteção de derivação abrangente fornecida por uma ampla seleção de fusíveis.
- O projeto do teto em três peças apresenta seções articuladas sobre compartimentos de cabos. Permite o repuxamento de cabos através da abertura no teto, em vez de passar entre portas, tornando a instalação mais simples e rápida.
- Com construção excepcionalmente robusta e o acabamento mais sofisticado do setor, confere extraordinária resistência aos elementos e mantém os componentes de alta tensão seguramente isolados contra acesso não autorizado.
PME de supervisão remota
O painel pad-mounted PME de supervisão remota da S&C permite o seccionamento automatizado e proporciona proteção contra falhas. Ele incorpora as mesmas características excepcionais do painel manual pad-mounted PME e pode ser especificado com um grupo de equipamentos de comunicação e controle, formando um pacote de distribuição e proteção autônomo e completamente integrado.
Disponível nas capacidades de 14,4 e 25 kV, o painel pad-mounted PME com supervisão remota possui componentes cuidadosamente integrados, que garantem compatibilidade, todos instalados e conferidos na fábrica. Os modelos PME de supervisão remota incluem:
- Sua opção de unidade terminal remota, incluindo os 6800controles de chaveamento automáticos da série da S&C, que proporcionam seccionamento automático independente. Disponíveis com o exclusivo sistema de recomposição automática IntelliTeam® SG.
- Dispositivo de comunicação de sua escolha.
- Sensor de tensão e fonte de alimentação integrados. Diminui o tamanho do invólucro e o custo instalado
- Chaves seccionadoras sob carga Mini-Rupter® da S&C para chaveamento tripolar manual e automático de 600 ampères dos circuitos trifásicos.
- Suportes de fusíveis exclusivos TransFuser™ da S&C. Gire para encaixar os fusíveis na abertura, em posição desenergizada, para fácil remoção. As cavidades de buchas giram para o interior do compartimento, onde permanecem limpas durante a reposição de fusíveis
- Ampla proteção de derivação fornecida por uma grande variedade de fusíveis
- O projeto do teto em três peças apresenta seções articuladas sobre compartimentos de cabos. Permite o repuxamento de cabos através da abertura no teto, em vez de passar entre portas, tornando a instalação mais simples e rápida.
- Com construção excepcionalmente robusta e o acabamento mais sofisticado do setor, confere extraordinária resistência aos elementos e mantém os componentes de alta tensão seguramente isolados contra acesso não autorizado.
Capacidades
Tipo de fusível | Capacidades de 60 Hz♥ | |||||||
---|---|---|---|---|---|---|---|---|
kV | Corrente, Ampères, RMS | Curto-circuito | ||||||
Max. fusível | Circuit-switcher Mini-Rupter | |||||||
Nom. | Máx. | NBI | Cont. | Supressão de carga | Ampères, RMS sim. | MVA trifásico sim. 3 à tensão nominal | ||
Nenhum | 14.4 25 |
17.0 27 |
95 125 |
— — |
600 600 |
600 600 |
25 000 12 500 |
620 540 |
SML-20 | 14.4 25 |
17.0 27 |
95 125 |
200E♠ 200E♠ |
600 600 |
600 600 |
14 000 12 500 |
350 540 |
SML-4Z | 14.4 25 |
17.0 27 |
95 125 |
200E 200E |
600 600 |
600 600 |
12 500 12 500♣ |
310 540♣ |
Fault Fiter | 14.4 25 |
17.0 29 |
95 125 |
200 200 |
600 600 |
600 600 |
14 000♦ 12 500 |
350 540 |
♥ Entre em contato com o escritório de vendas da S&C mais próximo para saber informações sobre capacidades de 50 hertz.
♠ Unidades fusíveis SMU-20 disponíveis para capacidades até 200K ampères e também 200E ampères
♣Aplicável somente a sistemas com neutro solidamente aterrado, com fusíveis conectados por cabo tipo neutro concêntrico de condutor simples a um ou mais transformadores. A taxa nominal é de 9.400 ampères RMS, simétricos (405 MVA) para todas as outras aplicações.
♦ 25,000 ampères, RMS, simétrico e 620 MVA, quando determinados fusíveis limitadores de corrente não fabricados pela S&C são utilizados, apresentando corrente de interrupção nominal máxima de pelo menos 25,000 ampères, RMS, simétrico e limitando a corrente de pico de passagem a menos de 36,000 ampères.
Configurações de circuito
PME Manual:
PME com transferência de fontes:
PME de supervisão remota:
Para outras configurações possíveis, entre em contato com o escritório de vendas da S&C mais próximo.
