配电故障会损坏您的设备,并对可靠性和利润造成不利影响。通过传统的重合器来管理这些故障,可能导致在测试线路故障时系统承受的力翻倍,进而导致损害更加严重。这不仅会危及系统的长期正常运行状况,而且传统的重合器具有限制可靠性改进的局限性—从基本升级(如增加分段)到集成DER的复杂性。

施恩禧的IntelliRupter®智能脉冲式重合器断路器使用PulseClosing® Technology显著降低在故障测试中所施加的力,并使多个应用能够提高可靠性。凭借这项突破性技术,再加上更为精确的传感器和双向保护,IntelliRupter®断路器提供了多种功能,可满足您在电网现代化旅程中的需求。您现在可以看到即时的可靠性优势,并可以依托IntelliRupter断路器的功能来满足未来电网的需求。

改变:PulseClosing® Technology

使用PulseClosing Technology,IntelliRupter智能脉冲式重合器在测试故障中消耗的能量减少了95%。该技术对老化电网产生的压力较小,并使IntelliRupter智能脉冲式重合器支持多种应用。

您的目标是什么?

电网现代化计划可以采取各种形式和规模。无论您有一个目标,还是一个多年战略,您都可以利用IntelliRupter智能脉冲式重合器按照自己的节奏取得进展。查看这些共同目标,了解一台设备可以带来的多重优势。

改善分割

通过添加更多设备(甚至是无限数量的设备),大幅减少每个分段的客户数量。

了解更多

自动重新供电

自动定位和隔离故障,并从备用电源重新供电,无论是否有通信。

了解更多

保护地下电路

对地下线路进行故障检测,避免损坏电缆。

了解更多

全面提升您的系统

通过整体方法、光纤就绪设备和分布式智能来增强您的系统。

了解更多

案例研究

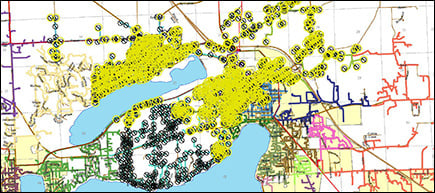

威斯康星州和爱荷华州

无需通信的自动化提高了电力公用设施的可靠性

阅读完整案例研究

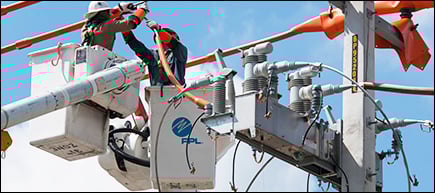

佛罗里达

消除瞬间停电,隔离故障线路段

阅读完整案例研究

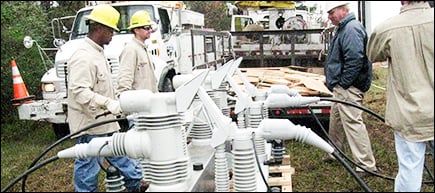

田纳西州查塔努加

借助施恩禧自愈技术,市级电力公司将电网可靠性提升了50%

阅读完整案例研究

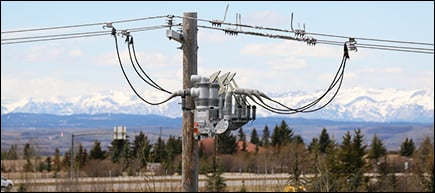

加拿大亚伯达

施恩禧自愈型技术帮助客户节省时间超过30百万分钟

阅读完整案例研究

俄克拉荷马州和德克萨斯州

油气公司可以节省维修成本,提高通信灵活性

施工

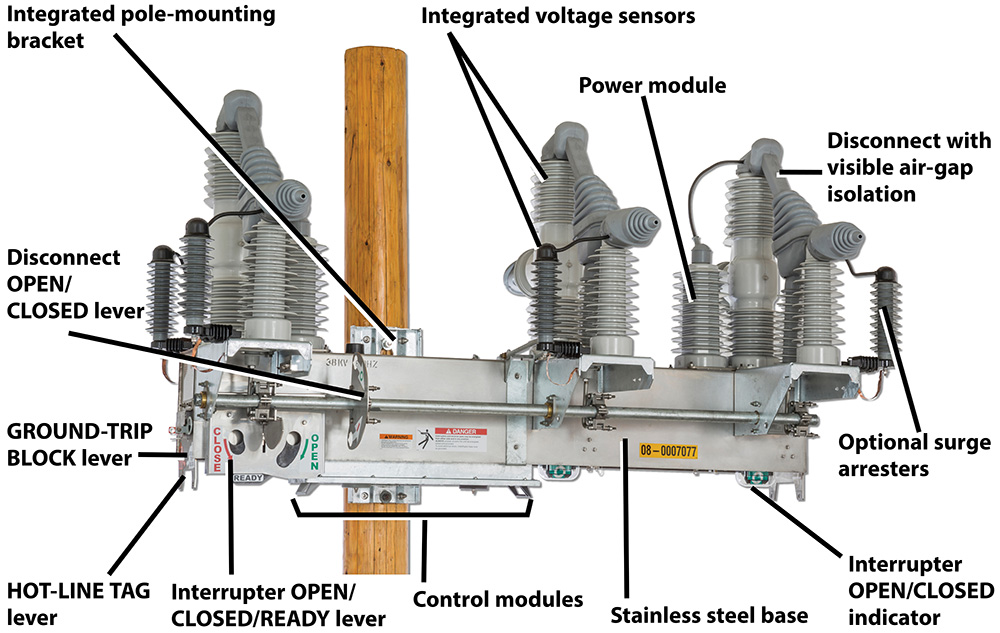

IntelliRupter Construction

需要支持?

从系统研究到安装视频,施恩禧可在电网现代化之旅的任何阶段随时为您提供帮助。请在下面了解更多内容。

产品详细信息

易于安装的独立成套设备集故障切除、故障隔离和电路恢复于一体。

  • 独特的PulseClosing® Technology在启动波点闭合之前确认线路上无故障
  • 真空灭弧室配有启用PulseClosing® Technology的特有传动系统
  • 灭弧室两侧配有集成式三相电压感应
  • 集成式三相电流感应可提供从负荷到故障电流的线性输出
  • 灭弧室一侧或两侧配有集成式电源模块,无需安装独立电源变压器
  • 固态电介质绝缘采用了施恩禧的Cypoxy™绝缘子——一种环脂肪族环氧树脂系统
  • 可选带或不带可视隔离开关
  • 多种集成式控制装置可选,所有装置均可安全地从通过WiFi连接至您个人电脑的车辆进行配置:
    • 标准控制组在独立应用中提供基本的保护功能
    • IntelliTeam® SG控制组支持施恩禧的IntelliTeam SG智能配电网络重构系统
    • 自动选择预先配置的保护装置,为相应的电源提供适当的设置
    • 所有控制器均由线路供电,因此无需VT
    • 所有控制器可通过钩棒替换
  • 全天候可靠的内部电路连通和断开(钩棒操作的隔离开关带空气隔离断口)
  • 相比独立安装式传感器,集成式三相电压和电流传感器的成本和复杂性更低,并且丝毫不显杂乱无章

隔离开关式♣

千伏 安培,有效值♣
最大值雷电冲击耐受电压额定值♥断续对称
15.5 110 630/800♥ 16 000
27 125 630/800♥ 12 500
38 170 630/800♥ 12 500

标配中,每个IntelliRupter配有一个由开关一侧一相供电的集成电源模块。由开关一侧一相供电的集成电源模块为可选购配件。
630安培/IEC;800安培,最小风量 ft./sec.


紧凑型非隔离开关式♣

千伏 安培,有效值♣
最大值雷电冲击耐受电压额定值断续对称
15.5 95 800 16 000
27 125 800 12 500

标配中,每个IntelliRupter均可选配从开关一侧相位获得必要控制电源的集成式电源模块;亦可选配外部电源,可在用户提供控制电源的情况下使用。适用的输入范围请参阅施恩禧说明766-510。由开关一侧一相供电的集成电源模块为可选购配件。


非隔离开关式♣

千伏 安培,有效值♣
最大值雷电冲击耐受电压额定值♥断续对称
15.5 110 800 16 000
27 125 800 12 500
38 170 630/800♥ 12 500

标配中,每个IntelliRupter配有一个由开关一侧一相供电的集成电源模块。由开关一侧一相供电的集成电源模块为可选购配件。
630 安培/IEC;800安培,最小风量 ft./sec.

针对架空系统

  • 非隔离开关式IntelliRupter® PulseCloser®断路器
  • 非隔离开关紧凑臂架式IntelliRupter® PulseCloser®断路器
  • 隔离开关式IntelliRupter® PulseCloser®断路器

针对电缆系统

  • 地面式IntelliRupter®智能脉冲式重合器

IntelliRupter®故障切除装置配有基本集成控制器,通过安全的Wi-Fi连接可为各种配置和操作提供接入访问。这种创新的举措能提高可靠性、增加操作人员的安全性和便利性。与多数传统重合器的“锁与钥匙”方式相比,它极大地增强了安全性。

施恩禧可为控制器装配各种无线电台,包括我们的SpeedNet™无线通信网络。SpeedNet无线通信网络大幅提升IntelliTeam® SG智能配电网络重构系统的重构速度。它们将极其安全的长距离通信、大容量数据传输以及灵活的网状网络完美结合,可向未经许可的无线电网络提供标杆级性能。

其他选项和配件包括:

  • SDA-4554R3通信模块固件版本3.x
    • 当SDA-4554R3通信模块使用IP以太网配线配置时,可提供网络安全功能
    • 支持网络安全控制技术(例如数据加密、使用Secure Boot的代码签名、客户用户访问控制、自定义防火墙以及安全事件记录[即Syslog])领域的最新行业标准
  • 外部跳闸装置。允许通过外部继电器和控制器开启和关闭IntelliRupter故障切除装置。参见描述公告766-30了解更多详细信息。
  • 野生动物防护装置。减少野生动物滋扰引起的停电事故。
  • 支架安装式天线。从底座延伸4英尺;连在任一端。含900-MHz、3-dBd增益全方位天线或900-MHz、9-dBd增益定向八木天线以及电缆和其他五金配件。另提供:仅限支架。
  • Joslyn Zforce ZHP型(大容量)复合外套金属氧化物避雷器。工厂预安装并接线。
  • 国际运输板条箱装运。配有硬木或有经过认证的经热处理的木质产品。
  • IntelliRupter10年质保。替代标准的2年质保。
  • 模块处理配件。以通用配件连接至钩棒。可对保护和控制模块以及通信模块进行现场安装和拆卸。含对IntelliRupter控制杆进行操作的叉杆。
  • 模块短接线把手。可在您的服务中心或实验室对保护和控制模块以及通信模块进行安装和拆卸。在电力公司操作实际条件允许的情况下,可由配戴手套的工作人员使用手柄在现场安装和拆卸模块。
  • Wi-Fi测试器。模拟与通信模块的连接。确认您的笔记本电脑可以与IntelliRupter故障切除装置建立安全的Wi-Fi连接。演示Wi-Fi安全密钥的使用。仅限室内用户。
  • 电源。在您的服务中心或实验室为安装在底座中的保护和控制模块及通信模块供电。可进行分闸、合闸和使用脉冲进行测试操作;在安装前上传和下载配置设置;无线电编程;为无线电电池充电(如适用)。仅限室内用户。
  • 基座。在您的服务中心或实验室为从底座中拆除的保护和控制模块及通信模块供电。可在安装前上传和下载配置设置;无线电编程;为无线电电池充电(如适用)。仅限室内用户。
  • SEL AutoRANGER™型号AR8-OH故障电路指示器。三件套。
  • 备用12-Vdc,8安培时电池组。适用于通信模块。
  • 电池充电器输出配线。用于将电池组连至800-ma,12-Vdc限流铅酸蓄电池充电器。
  • 详细说明手册。含所有IntelliRupter说明书、装配图和参考图纸。
