Una nueva estrategia de protección lateral con el reconectador TripSaver II Cutout-Mounted Recloser de S&C puede mejorar significativamente la forma en que su empresa responde al 80% de las fallas.
Cuando ocurre una falla, esta solución de redes inteligentes elimina las interrupciones momentáneas en el alimentador principal al interrumpir solo las líneas laterales afectadas.
Este enfoque le permite a la empresa y a sus clientes ahorrar dinero y mejorar la confiabilidad de todos.
Ventajas
Una estrategia de protección lateral moderna puede otorgar grandes beneficios a usted, sus clientes y el medioambiente.
Un 70 % de las interrupciones molestas equivale a un 70 % de operaciones y mantenimiento (O&M) desperdiciados
Conocer másProtección lateral avanzada en las ubicaciones más difíciles de la red
Conocer másAumenta la satisfacción del cliente
Ver más informaciónMitiga el riesgo para el personal y el medioambiente
Ver más informaciónCalculadora de ahorros
Elija un alimentador en su sistema y calcule cuánto puede ahorrar utilizando un Reconectador TripSaver II.
Calculadora de ahorros
CalcularGuías
¿Está considerando ejecutar un piloto de reconectador de TripSaver II o desea comprobar si lo está optimizando para obtener los mejores resultados? ¿Se está preparando para una implementación a gran escala y quiere asegurarse de que ha repasado todos los pasos que se deben seguir? Hemos reunido las mejores prácticas de nuestro trabajo con empresas como la suya para compartir nuestra experiencia a medida que implementa los reconectadores de TripSaver II en su sistema.
Guía piloto
Conocer másGuía de implementación
Conocer másSimulación
Compare los reconectadores TripSaver II con las estrategias tradicionales de protección lateral que hacen saltar la térmica y que salvaguardan los fusibles. Elija cada situación y haga clic en la flecha derecha bajo “Falla lateral aérea” para desplazarse por las simulaciones.
Casos de Estudio
Florida
80,000 Los reconectadores soportan el clima más difícil de la nación
Leer el Caso Práctico CompletoParaná, Brasil
Cumplimiento de los requisitos reglamentarios nacionales con los reconectadores
Leer el caso práctico completoDetalles del producto
Capacidad
(En teléfonos móviles, deslice hacia la izquierda para ver la información sobre capacidades restantes).
Capacidad de 50/60 Hz① | Aislador con porcelana | Aislador con polímero | |||||||
---|---|---|---|---|---|---|---|---|---|
kV | Amperios, RMS② | Distancia de fuga al suelo mínimo, pulgadas (mm) | Número de catálogo base | Distancia de fuga al suelo mínimo, pulgadas (mm) | Número de catálogo base | ||||
Clase de sistema | Nom. | Nivel básico de aislamiento (NBAI) | máx. | Cont. | Interr., sim | ||||
15 | 15 | 15.5 | 110 | 40 | 4 000 | 8½ (216) | 990511 | 14¾ (375) | 990511-P |
6 300 | 8½ (216) | 990611 | 14¾ (375) | 990611-P | |||||
100 | 4 000 | 8½ (216) | 990111 | 14¾ (375) | 990111-P | ||||
6 300 | 8½ (216) | 990211 | 14¾ (375) | 990211-P | |||||
200 | 4 000 | 8½ (216) | 990311 | 14¾ (375) | 990311-P | ||||
6 300 | 8½ (216) | 990411 | 14¾ (375) | 990411-P | |||||
25 | 25 | 29 | 125 | 40 | 4 000 | 11 (279) | 990522 | — | — |
6 300 | 11 (279) | 990622 | — | — | |||||
150 | 4 000 | 17 (432) | 990532⬤ | 26½ (673) | 990532-P⬤ | ||||
6 300 | 17 (432) | 990632⬤ | 26½ (673) | 990632-P⬤ | |||||
125 | 100 | 4 000 | 11 (279) | 990122 | — | — | |||
6 300 | 11 (279) | 990222 | — | — | |||||
150 | 100 | 4 000 | 17 (432) | 990132⬤ | 26½ (673) | 990132-P⬤ | |||
6 300 | 17 (432) | 990232⬤ | 26½ (673) | 990232-P⬤ | |||||
125 | 200 | 4 000 | 11 (279) | 990322 | — | — | |||
6 300 | 11 (279) | 990422 | — | — | |||||
150 | 200 | 4 000 | 17 (432) | 990332⬤ | 26½ (673) | 990332-P⬤ | |||
6 300 | 17 (432) | 990432⬤ | 26½ (673) | 990432-P⬤ |
① Para aplicaciones de 50 Hz, especifique el control con microprocesador para aplicación en sistemas de 50 Hz, número de catálogo suficiente “F”.
② La corriente de viaje mínima es de 5 amperios.
⬤ Aplicables a la protección de los circuitos monofásicos a neutrales solo en sistemas de 34,5 kV con el neutro sólidamente conectado a tierra (neutro con varias conexiones a tierra) donde la distancia de fuga hacia la tierra cumpla con los requisitos de los usuarios. Utiliza montajes NBAI 25 kV 150 kV.
Videos de Instalación y Funcionamiento
Blogs relacionados
Literatura sobre el producto

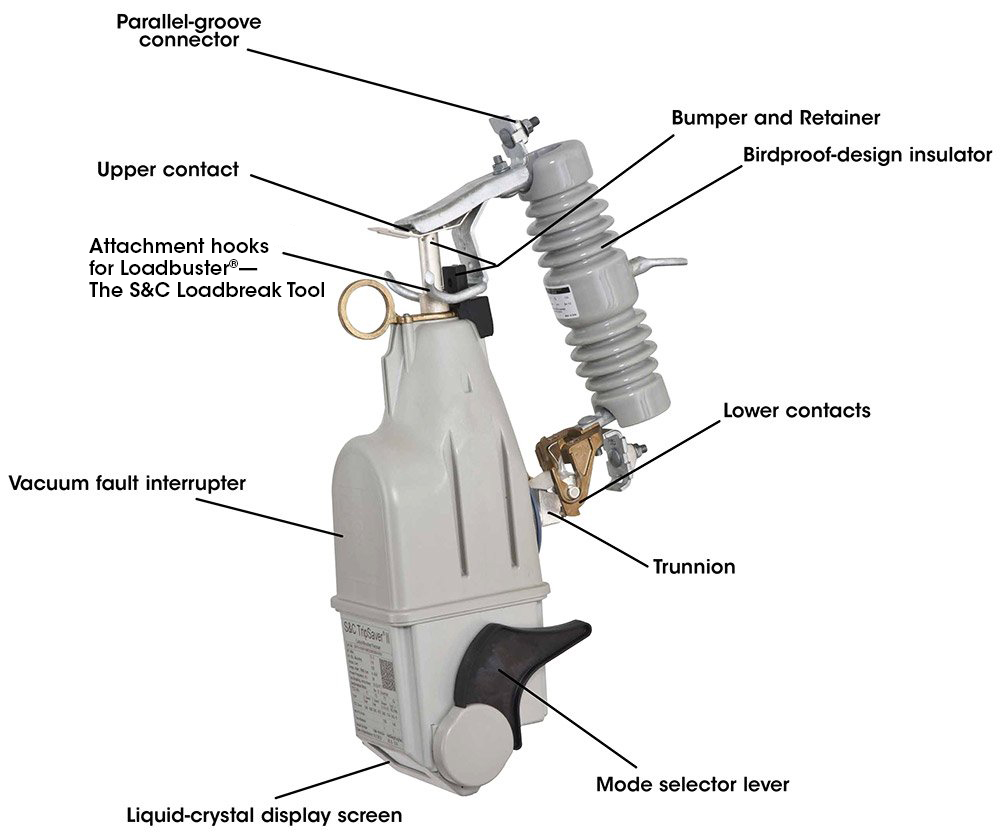

Características

Centro de servicio
Configurable desde los centros de servicio. Puede reconfigurar la secuencia operativa.

Modo seccionalizador
Puede funcionar como un seccionalizador a un alcance de corriente de falla.

Estado operativo
Las pantallas LCD muestran el estado del dispositivo en tiempo real con desplazamiento de la información.

Menos interrupciones momentáneas
Reduce las interrupciones momentáneas y mejora el índice MAIFI.

Menos interrupciones prolongadas
Reduce las interrupciones de servicio prolongadas. Mejora los índices SAIFI y SAIDI.

Operaciones de reconexión
Hasta tres reconexiones antes de que se abra con separación de apertura visible.

Variedad de curvas TCC
Excelente coordinación con otros dispositivos.

Ruptura de hielo
Este dispositivo puede romper ¾" (20 mm) de hielo.

Control con microprocesador
Control con microprocesador eléctrico que no necesita baterías.

Operaciones conjuntas
Todos los reconectadores se abren en los laterales trifásicos.

Abertura local manual
Interrumpe la carga sin una herramienta rompecarga.

Función de restricción
La función de restricción de la corriente de inserción está siempre activada. El dispositivo no disparará innecesariamente corriente de inserción.

Modo de no reconexión
Deshabilite la reconexión automática programada del dispositivo de protección.

Coordinación de secuencias
Mejora la coordinación entre los reconectadores aguas arriba y aguas abajo para evitar las molestas interrupciones del servicio momentáneas.
