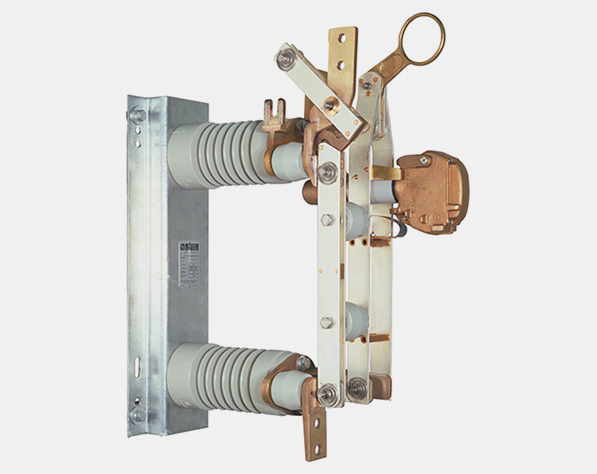

Los Seccionadores de Puenteo para Reguladores de S&C se utilizan para puentear y aislar reguladores de voltaje para su mantenimiento. También son aptos para puentear y aislar otros dispositivos, tales como los transformadores de corriente de equipos de medición primaria. Estos interruptores cuentan con un interruptor sin arco externo para interrumpir automáticamente la corriente magnetizadora del regulador.

Los Seccionadores de Puenteo para Reguladores de S&C son fabricados conforme a un sistema de calidad certificado para cumplir con las normas ISO9001:2000.

Los Seccionador de Puenteo para Reguladores están disponibles en dos versiones:

  • Tipo XL, que proporciona bloqueo mecánico, secuenciación y sincronización integrado, y
  • Tipo NL, que lleva a cabo las mismas funciones que el tipo XL, pero requiere que el operador proporcione el funcionamiento en secuencia.

Todas las cuchillas tienen una construcción de cobre estirado en frío de doble miembro. Los contactos de plata con plata se utilizan en todos los puntos de transferencia de corriente. Los resortes de carga de acero inoxidable o berilio-cobre detrás de las áreas de contacto de las cuchillas mantienen los contactos bajo presión constante y proporcionan una acción de barrido positiva y suave durante la apertura y el cierre.

Los Seccionador de Puenteo para Reguladores están disponibles con la opción de Aisladores de Porcelana o Cypoxy™ Tipo Estación.

Los Seccionador de Puenteo para Reguladores Tipos XL y NL están disponibles con las siguientes capacidades:

Capacidades de 50/60 Hz
kVAmperios, RMS
Nom.Máx.Nivel básico de aislación (NBAI)ContinuoMomentáneos, asimétricos
14.4 17.0 110 30 000
25 27 150 30 000

600 amperios para el tipo XL, 1200 amperios para el tipo NL.

Tipo XL

Tipo NL
