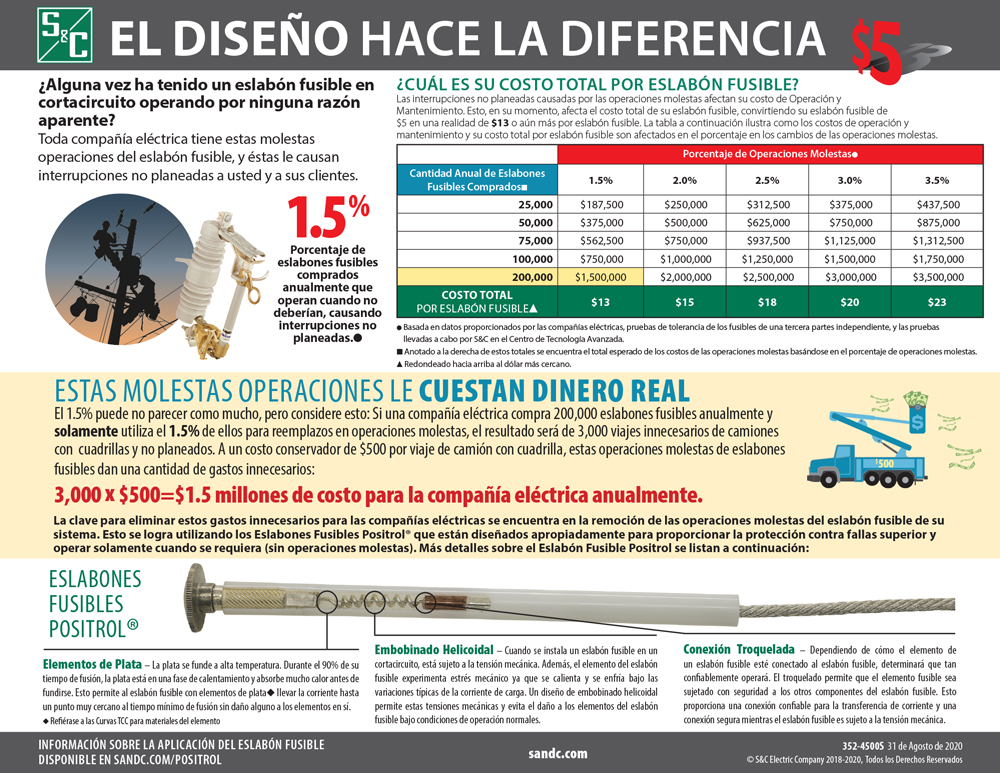

USD 5 a USD 13¿Alguna vez ha tenido un cortacircuito fusible de distribución operando de manera innecesaria o por alguna razón desconocida?

Las interrupciones del servicio causadas por tales operaciones afectan los costos de mantenimiento y operación. A su vez, esto afecta sus costos de eslabón fusible, haciendo que un eslabón fusible de USD 5 sea en realidad uno de USD 13 o incluso más. Conozca más sobre el costo de operaciones innecesarias del eslabón fusibleaquí.

La clave para eliminar este impacto es quitar las operaciones de cortacircuito innecesarias por medio del uso de eslabones fusibles confiables que actúen solo cuando sea requerido.

Los Eslabones Fusibles Positrol® están diseñados para proveer protección confiable, y operan solamente cuando ocurre una falla dentro de la zona de protección del cortacircuito. Con Eslabones Fusibles Positrol, puede eliminar las operaciones innecesarias de cortacircuitos y, por consiguiente, reducir sus costos de mantenimiento y operación.

Ventajas

Eliminates nuisance operations

Elimina operaciones innecesarias

Avoids truck rolls

Evite visitas de mantenimiento innecesarias

Better coordination

Mejor coordinación

Eslabones Fusibles Positrol®: El Diseño Hace La Diferencia

Características

Superior fault-interruption performance

Rendimiento superior para la interrupción de falla

Unsurpassed secondary-fault performance

Rendimiento incomparable en falla secundaria

Time current Characteristics don't change over time

Las características de tiempo corriente no cambian con el tiempo

Helically coiled silver elements

Elementos de fusión de plata enrollados en espiral*

Close melting-current tolerance

Tolerancia de la corriente de fusión cercana*

Construcción

Construcción de Eslabones Fusibles Positrol


* Consulte las curvas TCC para el material del elemento y las tolerancias de la corriente de fusión

Detalles del producto

EstiloLongitud general en
pulgadas (mm
)
VelocidadCapacidad, amperios
Estilo universal
Universal
No se puede usar en cortacircuitos
Positect® de S&C discontinuados

23 (584) Estándar de S&C 1 a 200
"K" de S&C 6K a 200K
"T" de S&C 6T a 200T
29 (737) "QR" de S&C 1QR a 200QR
"N" de S&C 5N a 200N
23 (584) Coordinada de S&C 101 a 103
Estilo universal
Universal
Puede usarse en cortacircuitos
Positect® de S&C discontinuados

23 (584) Estándar de S&C 1 a 100
Estilo indicador
Indicador
Puede usarse solo en cortacircuitos
Positect® de S&C discontinuados

10 (254) Estándar de S&C 3 a 100

Abierto
Puede usarse solo en cortacircuitos
Cortacircuitos de enlace abierto

8 (203) Estándar de S&C 1 a 25

Velocidad estándar de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 123-6 PDF EXCEL
Recuperación total 1 a 200 Eslabón fusible Número de TCC 123-6-2 PDF EXCEL
Velocidad "K" de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 165-6 PDF EXCEL
Recuperación total 6K a 200K Eslabón fusible Número de TCC 165-6-2 PDF EXCEL
Velocidad "T" de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 170-6 PDF EXCEL
Recuperación total 6T a 200T Eslabón fusible Número de TCC 170-6-2 PDF EXCEL
Velocidad "KSR" de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 171-6 PDF EXCEL
Recuperación total 3KSR a 200KSR Eslabón fusible Número de TCC 171-6-2 PDF EXCEL

 No disponible; información de TCC sólo para referencia.

Velocidad "QR" de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 166-6 PDF EXCEL
Recuperación total 1QR a 200QR Eslabón fusible Número de TCC 166-6-2 PDF EXCEL
Velocidad "DR" de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 175-6 PDF EXCEL
Recuperación total 3DR a 20DR Eslabón fusible Número de TCC 175-6-2 PDF EXCEL

 No disponible; información de TCC sólo para referencia.

Velocidad "N" de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 167-6 PDF EXCEL
Recuperación total 5N a 200N Eslabón fusible Número de TCC 167-6-2 PDF EXCEL
Velocidad coordinada de S&C
Tipo de curvaRangos de amperajeTipo de fusibleNúmero de TCCPDFExcel
Fusión mínima Todo Eslabón fusible Número de TCC 172-6 PDF EXCEL
Recuperación total 101, 102, 103 Eslabón fusible Número de TCC 172-6-2 PDF EXCEL

Ejemplo de comparación de velocidad

Ya se encuentra disponible una nueva versión del software Asistente de Protección y Coordinación Coordinaide para su uso. Las características nuevas clave incluyen lo siguiente:

  • Descargue los puntos de datos de curvas de un dispositivo en formato de archivo .CSV.
  • Una notificación nueva para el dispositivo “Transformador (curva de daño)” indica cómo se ven afectadas otras curvas TCC del dispositivo.
  • Se actualizaron las selecciones de curvas para el Reconectador de instalación en la base del cortacircuito TripSaver® de S&C:
    • Se agregó la velocidad NE y NK en la selección “Tiempo Definido y Eslabón Fusible”.
    • Se agregó una capacidad de bobina de disparo de 140-A para dispositivos McGraw Tipo L, V4L y 4E.
    • Se agregaron curvas rápidas “S&C A*” para dispositivos McGraw tipo 4E, 4H, L y V4L.
  • Se agregó una característica nueva para proporcionar comentarios con el fin de enviarlos directamente desde la aplicación.
  • La Guía del usuario actualizada ahora incluye el historial de revisiones.
Haga clic en el enlace a continuación para acceder a la versión nueva del software Asistente de Protección y Coordinación Coordinaide.


El software Asistente de Protección y Coordinación Coordinaide le permite seleccionar de manera rápida y fácil el dispositivo de protección óptimo (por ejemplo, fusibles, Reconectadores de instalación en la base del cortacircuito TripSaver, Interruptor de Distribución Subterránea Vista® o Interruptores de Fallas IntelliRupter® PulseCloser®) para realizar lo siguiente:

  • Proteger los transformadores de las sobrecorrientes dañinas y coordinar con los dispositivos de protección del lado primario y secundario. Vea cómo puede usarse el novedoso Índice de Protección de Transformadores (TPI, por sus siglas en inglés) de S&C para determinar si el fusible primario brindará protección contra ciertos tipos de fallas del lado secundario, incluidas las fallas del lado secundario de fase a tierra del arco eléctrico.
  • Proteger las unidades capacitoras de la ruptura de la caja.
  • Proteger los cables subterráneos del daño del material aislante debido a temperaturas excesivas.
  • Proteger los conductores aéreos del daño causado por el recocido.
  • Confirmar la operación adecuada de los dispositivos de protección contra las curvas de energía del arco incidente para distintos niveles de Equipos de Protección Personal (PPE, por sus siglas en inglés).
  • Coordinar de forma selectiva dos o más dispositivos en serie para minimizar las interrupciones del servicio.

Iniciar Coordinaide
