Mini-Rupter®户内负荷开关
Mini-Rupter®户内负荷开关
适用于室内配电（4.16千伏至27.6千伏）
施恩禧Mini-Rupter开关是经过现场测试、验证的三电极群组操作式负荷开关，尤其适用于电缆配电电路上的线路、变压器和电缆切换任务。
施恩禧Mini-Rupter开关是经过现场测试、验证的三电极群组操作式负荷开关，尤其适用于电缆配电电路上的线路、变压器和电缆切换任务。
施恩禧Mini-Rupter开关凭借其出色的故障闭合功能，能提供极高的操作灵活性，可在发生故障后迅速恢复服务。
特点
Mini-Rupter开关分为电压和电流额定值各异的各种型号，可迎合各种应用的经济性和切换任务要求，额定电压从4.16千伏至27.6千伏，额定电流为600安培，断续电流为400或600安培。Mini-Rupter开关结构紧凑，配有坚固的钢制安装架焊成件，易于安装。

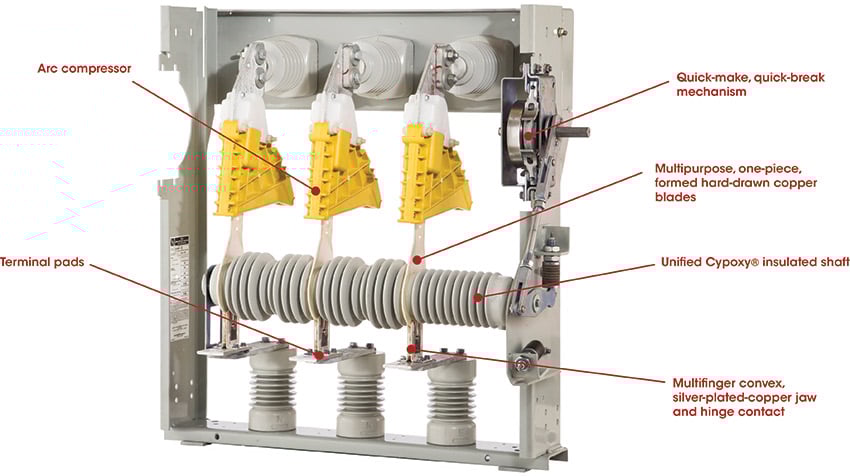

在下面的互动式演示中查看Mini-Rupter户内负荷开关的特点。
额定值
| 系统额定值，千伏，额定值 | kV | 安培 | |||||
|---|---|---|---|---|---|---|---|
| 额定值 | 最大值 | BIL | 连续 | 断续 | 峰值耐受电流 | 故障关合（一次） 二次，峰值 | |
| 4.16至16. 5 | 14.4 | 17.0 | 95 | 600 | 600 | 36 400 或者 65 000 |
36 400 或者 65 000 |
| 12至27. 6 | 25 | 29 | 125 | 600 | 600 | 36 400 或者 65 000 |
36 400 或者 54 000 |
| 系统额定值，千伏，额定值 | kV | 安培 | |||||
|---|---|---|---|---|---|---|---|
| 额定值 | 最大值 | BIL | 连续 | 断续 | 峰值耐受电流 | 故障关合（一次） 二次，峰值 | |
| 4.16至16. 5 | 14.4 | 17.0 | 95 | 600 | 600 | 65 000 | 65 000 |
| 12至16. 5 | 14.4 | 17.0 | 95 | 600 | 600 | 65 000 | 65 000 |
| 16.5至27. 6 | 25 | 29 | 125 | 600 | 400 | 65 000 | 54 000 |
型号
Mini-Rupter开关提供两种型号：
顶部支承框架型，适合地面式外壳。顶部支承框架型开关的接触面位于顶部，并设有一个可拆卸侧手柄。
背面支承框架型。背面支承框架型开关的主接触面在顶部或底部，设有可拆卸或不可拆卸的侧手柄，或不可拆卸正面手柄。
设备装配图
可从此处下载施恩禧Alduti-Rupter®户外柱上隔离负荷开关——户外配电、Alduti-Rupter®户外柱上隔离负荷开关——户内配电、Omni-Rupter®型柱上隔离负荷开关、Scada-Mate®柱上智能负荷开关系统、线路开关等设备的标准装配图。如需在我们的FTP站点上浏览我们的设备装配图列表，请点击此处。
产品资料
