定制型金属封闭式开关设备






定制型金属封闭式开关设备
经过时间检验的可靠保险丝和手动或电动操作的灭弧室开关
施恩禧定制型金属封闭式开关设备简单、可靠、灵活且经济实惠,是商业、工业、公共机构和高层建筑中压电路的理想解决方案。

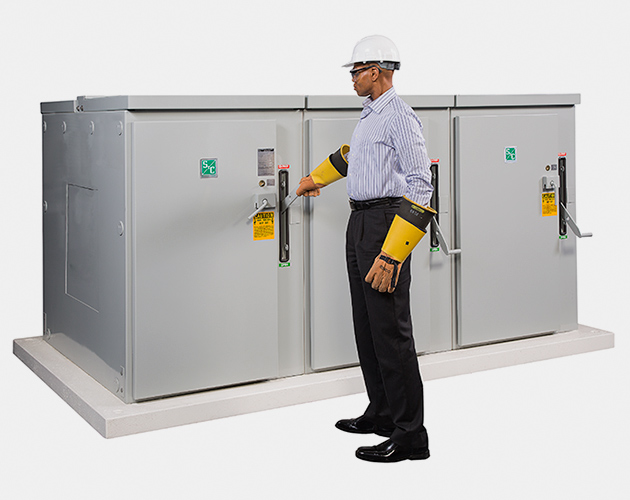

施恩禧定制型金属封闭式开关设备将负荷开关和电力熔断器结合起来,密封在结实的焊接构造内,可按您的特定配电系统要求而特别定制。
施恩禧定制型金属封闭式开关设备有额定值分别为4.16千伏、13.8千伏、25千伏以及34.5千伏等多种规格,是满足施恩禧预制开关设备之外特殊应用要求的理想选择。
特点
通过将用于切换的灭弧室开关和发挥保护作用的熔丝相结合,就无需昂贵的电路灭弧室装置(金属壳开关设备),尤其是在电缆配电系统中,因为该系统的故障具有罕见性和永久性,使得电路灭弧室的自动重合功能成为无谓的浪费。与电路灭弧室装置不同,定制型金属封闭式开关设备几乎无需维护。灭弧室开关不需要调整、设置或绝缘测试。仅需偶尔检查和检测。免维护熔丝不同于继电器,无需设置或测试。借助金属封闭式开关设备,电池无需特殊设备和监控。金属封闭式开关设备简单易用、可靠性卓越、初始成本低廉、维护成本极低,是您系统的最佳选择。
定制型金属封闭式开关设备的用途:
- 带三个或以上输入电源的复杂自动电源切换方案;分割母线段;或环形母线布置。
- 热序计量应用。
- 具有特定安装要求的应用(如变压器初级单元变电站)以及需要特殊功能组件的应用(如接地开关、控制电源变压器、仪表盘或功率因数校正电容器)。
- 需要不同寻常的开关设备布局的应用,如"U形"配置。
定制型金属封闭式开关设备的特点:
- 厚度11的结实钢制外壳。
- 600和1200安培负荷开关具有占空比合于故障额定值。
- 使用S&C的SM和SML电力熔断器时,最低可在单次循环内全部清除故障电流。
- 使用S&C Fault Fiter®电子电力熔断器时,可选择特定响应曲线。
- 预制的精密自动电源切换控制器。
- 三相负载保护。S&C断相检测继电器和过流继电器能将三相负荷与单相或其他断相状态隔离。
- 单相负载保护。与电路灭弧室不同,熔丝只隔离单相负荷馈线的故障相线。
- 与金属壳装置相比,购置成本低廉。
- 重量轻。比金属壳装置更加易于搬运。
额定值
60赫兹额定值 ♠
kV | 安培 | 组件 | 短路, 安培RMS,对称 | |||||
---|---|---|---|---|---|---|---|---|
额定值 | 最大值 | BIL | 母线 | 负载 降低 | 型号 | 细节 | 最大安培值 | |
4.16 | 4.8 | 60 | 600 | 无 | 熔丝 | SM-4Z | 200E | 17 200 |
无 | 熔丝 | SM-40 | 400E | 25 000 | ||||
无 | 熔丝 | SM-5S | 400E | 37 500♥ | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
600 | 开关 | Mini-Rupter | 600 | 25 000 | ||||
4.16 | 4.8 | 60 | 1200 | 无 | 熔丝 | SM-4Z | 200E | 17 200 |
无 | 熔丝 | SM-40 | 400E | 25 000 | ||||
无 | 熔丝 | SM-5S | 400E | 37 500♥ | ||||
无 | 熔丝 | 并联 SM-5S |
720E | 37 500♥ | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
无 | 熔丝 | 并联 Fault-Fiter |
1200 | 40 000 | ||||
600 | 开关 | Mini-Rupter | 600 | 25 000 | ||||
1200 | 开关 | Alduti-Rupter | 1200 | 38 125 | ||||
13.8 | 17.0 | 95 | 600 | 无 | 熔丝 | SM-4Z | 200E | 12 500 |
无 | 熔丝 | SM-20 | 200E | 14 000 | ||||
无 | 熔丝 | SM-40 | 400E | 25 000 | ||||
无 | 熔丝 | SM-5S | 400E | 25 000 | ||||
无 | 熔丝 | SM-5SS | 400E | 34 000 | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
600 | 开关 | Mini-Rupter | 600 | 25 000 | ||||
13.8 | 17.0 | 95 | 1200 | 无 | 熔丝 | SM-4Z | 200E | 12 500 |
无 | 熔丝 | SM-20 | 200E | 14 000 | ||||
无 | 熔丝 | SM-40 | 400E | 25 000 | ||||
无 | 熔丝 | SM-5S | 400E | 25 000 | ||||
无 | 熔丝 | 并联 SM-5S |
720E | 25 000 | ||||
无 | 熔丝 | SM-5SS | 400E | 34 000 | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
无 | 熔丝 | 并联 Fault-Fiter |
1200 | 40 000 | ||||
600 | 开关 | Mini-Rupter | 600 | 25 000 | ||||
1200 | 开关 | Alduti-Rupter | 1200 | 38 125 | ||||
25 | 29♦ | 125 | 600 | 无 | 熔丝 | SM-4Z | 200E | 9 400♣ |
无 | 熔丝 | SM-20 | 200E | 12 500 | ||||
无 | 熔丝 | SM-5S | 400E | 20 000 | ||||
无 | 熔丝 | SM-40 | 400E | 20 000 | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
400 | 开关 | Mini-Rupter | 600 | 20 000 | ||||
25 | 29 | 150 | 600 | 无 | 熔丝 | SM-4Z | 200E | 9 400♣ |
无 | 熔丝 | SM-5S | 400E | 20 000 | ||||
无 | 熔丝 | SM-40 | 400E | 20 000 | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
600 | 开关 | Alduti-Rupter | 600 | 17 500 | ||||
25 | 29♦ | 125 | 1200 | 无 | 熔丝 | SM-4Z | 200E | 9 400♣ |
无 | 熔丝 | SM-20 | 200E | 12 500 | ||||
无 | 熔丝 | SM-5S | 400E | 20 000 | ||||
无 | 熔丝 | SM-40 | 400E | 20 000 | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
无 | 熔丝 | 并联 Fault-Fiter |
1200 | 40 000 | ||||
400 | 开关 | Mini-Rupter | 600 | 20 000 | ||||
1200 | 开关 | Alduti-Rupter (34.5千伏 1200安培) |
1200 | 17 500 | ||||
25 | 29♦ | 150 | 1200 | 无 | 熔丝 | SM-4Z | 200E | 9 400♣ |
无 | 熔丝 | SM-5S | 400E | 20 000 | ||||
无 | 熔丝 | SM-40 | 400E | 20 000 | ||||
无 | 熔丝 | Fault-Fiter | 600 | 40 000 | ||||
无 | 熔丝 | 并联 Fault-Fiter |
1200 | 40 000 | ||||
1200 | 开关 | Alduti-Rupter (34.5千伏 1200安培) |
1200 | 17 500 | ||||
34.5 | 38 | 150 | 600 | 无 | 熔丝 | SM-4Z | 200E | 6 250 |
无 | 熔丝 | SM-20 | 200E | 8 450 | ||||
无 | 熔丝 | SM-5S | 300E | 17 500 | ||||
600 | 开关 | Alduti-Rupter | 600 | 17 500 | ||||
34.5 | 38 | 200 | 600 | 无 | 熔丝 | SM-4Z | 200E | 6 250 |
无 | 熔丝 | SM-5S | 300E | 17 500 | ||||
600 | 开关 | Alduti-Rupter | 600 | 17 500 | ||||
34.5 | 38 | 150 | 1200 | 无 | 熔丝 | SM-4Z | 200E | 6 250 |
无 | 熔丝 | SM-20 | 200E | 8 450 | ||||
无 | 熔丝 | SM-5S | 300E | 17 500 | ||||
1200 | 开关 | Alduti-Rupter (600安培) |
600 | 17 500 | ||||
1200 | 开关 | Alduti-Rupter (1200安培) |
900 | 17 500 |
♠ 此处所显示的额定值适用于单个隔舱。整体组件的额定值与额定值最低的隔舱相同。
♥ 额定值按4.16千伏电力熔丝计算。27.000千伏电力熔丝的额定值为7 2。
♦ 如果使用SM-4Z型、SM-20型或SM-5S型熔丝,最大额定值降至27千伏。
♣ 用于以单芯同心中性电缆或母线与变压器连接的固定接地电路时,额定值为12 500。
NA不适用。
电路配置
防电弧金属封闭式开关设备易于在电路布置之中配置,让电力系统的规划和设计更为便捷。这里显示的基本形式常常被组合起来,以满足最为复杂的配电系统的需要。亦可采取其他电路设计,以满足特殊需求。
径向系统
径向系统是最为简单系统,它经济实惠,可广泛应用于各种专用径向电路。该直通电路技术有助于定位并修复故障电路。用多个径向电路为配电系统进行分割可限制因故障引起的服务中断范围。在本例中,S&C金属封闭式开关设备的进线口隔舱由电子电力熔断器提供,从而能与上游保护装置充分协调。
公用母线初始选择
S&C金属封闭式开关设备能确保更高水平的服务持续性。两个电力设施电源为金属封闭式开关设备提供电力,一个为优先电源,另一个为替代电源。每个电源配设的电动灭弧室开关以及电源切换控制器可在首选开关设备中执行自动双向切换。灭弧室随着电力熔断器开关一同切换以保护负载电路;本例中,两个为手动开关,第三个为电动开关,在熔丝运行时,电子过流继电器和开关操控器提供自动三相隔离功能。
分割母线初始选择
S&C金属封闭式开关设备能让大型厂内系统通过一个切换中心供电,因为在正常运行时,两个电源都得到充分利用,此时两个电源灭弧室开关闭合,母线连接开关断开。每一个电源实际上是其母线区段的优先电源,而是其他母线区段的替代电源。
组件
开关和熔丝
- Mini-Rupter®开关 — 连续和断续电流额定值达600安培。
- Alduti-Rupter®开关 — 连续和断续电流额定值也可达到1200安培。
- SM-40型电力熔断器 — 最大额定电流达400安培。其他SM型电力熔断器的最大额定电流为200至720安培。可提供具有各种时间电流特性的熔丝,以实现最优的协同效应和最大的保护功能。其时间电流特性非常精确,而且永久准确。
- Fault Fiter®电子型电力熔断器 — 最大额定电流达600安培。它们具有多种卓越的TCC功能,也比之前的熔丝具有更高的电流额定值。
开关操作器和控制器
- MS型开关操作器能使Mini-Rupter®开关高速自动跳开,中断时间为4个循环。MS型操作器有手动跳合和自动跳合两种款式可选。
- Micro-AT®电源切换控制器能最大程度减少由于一个电源丧失引起的断路,切换仅在20至25个循环内即可完成。提供多种备选型号。.
- ZSD型过流继电器,用于单条负荷馈线,保护三相负载以避免出现由于熔丝熔断而产生的单相故障。其性能优于普通过流继电器,能区分故障电流和变压器的励磁浪涌电流。
另提供:
- AS-30开关操作器,适用于Alduti-Rupter开关。
- 单相检测器 — SPD型,用于避免三相负荷电路发生断相。
耐弧型号
和定制型金属封闭式开关设备一样结实耐用,还采取了额外措施以防止内部燃弧故障所致影响。
本款加强型设计已成功通过加拿大标准EEMAC G14.1所要求的严格认证测试。该标准针对的是内部燃弧所致影响,包括超压对盖、门、观察窗的作用。它还涵盖了电弧放电所产生热量的影响,并确认电弧不会烧穿壳体外壁。
本款开关设备的额定值为4.16千伏至34.5千伏,结构结实耐用,易于操作。
目前能提供的耐弧开关设备隔舱的额定值
kV | RM安培 | |||
---|---|---|---|---|
额定值 | 最大值 | BIL | 连续 | 短路,对称 |
4.16 – 13.8 | 17 | 95 | 600 | 40 000 |
25 | 29 | 125 | 600 | 20 000 |
34.5 | 38 | 150 | 600 | 17 500 |
