PureWave® SMS智能电网电能储存管理系统

PureWave SMS智能电网电能储存管理系统将存储的能源和公用电网相连。它由一个主控系统和一个2-MW/2.5-MVA的电力转换系统（PCS）组成。PCS由两个变频器构成，每个变频器额定1兆瓦/1。25MVA。在与存储的能量耦合时，PureWave SMS能够从公用电源为存储设备充电或从存储设备向公用电源放电。在与馈线相连时，PureWave SMS能根据外部命令补充VAR或者按预定能级控制馈线电压。PureWave SMS还可以独立操作，向未与公用电网相连的负载供电。

为智能电网应用提供数兆瓦时的储能
超高效率
全数控系统
可再生能源利用率更高
联合施恩禧的IntelliTeam®SG智能配电网络重构系统进行动态孤岛效应
自动或远程SCADA控制
总包式安装和项目管理，与电力设施系统平稳整合

单个PureWave SMS装置可与高达20. 0兆瓦/25 MVA的线路并联，该装置的输出与中压公用母线相连。两个或四个PureWave SMS封装于单个ISO型容器内用于户外安装。每组2-MW模块包含两个直流灭弧室、两个交流灭弧室、两个PCS和控制器。PCS输出采用480-V三角形连接，可与三角形或星形变压器相连。当没有公用电源时，如果必须提供单相负载，则必须采用三角形连接。

交流电流源额定值
变频器额定功率	-1兆瓦（充电）至+1兆瓦（放电）
变频器额定VA	1.25 MVA
电压	480 Vac ±10%
额定电流	1504 A
频率范围	58.5－61 Hz或者48.5－51 Hz
电流谐波	小于额定电流的5%，如果电压畸变小于5%

交流电压源额定值
最大功率	2.0 MW
最大VA	2.5 MVA
电压	480 Vac ±3%
最大电流	3008 A
频率	60赫兹±0. 1赫兹
电压谐波	小于3%，如果负载电流谐波失真低于5%

直流输入额定值（每个输入）
电压	460 Vdc － 800 Vdc
电流源模式下电流	-1145安直流电（充电）至1150安直流电（放电）
电压源模式下电流	0至1374安直流电（放电—高达100秒1兆瓦以上）
纹波电流	标准
纹波电压	小于4伏 RMS

环境额定值
温度	-40°C至+40°C无降额
湿度	0 － 100%凝结，包括雨天
最大海拔高度	1000米无降额
抗震等级	4类地带
备用控制电源	UPS，最少5分钟备份所有PCS数据和控制所需的控制

时间
时间源	整合GPS。根据与世界标准时间之间的偏差调整为本地时间

用于可再生能源的PureWave SMS。太阳能和风能都是间歇性能源，电网必须能够随时接收间歇性能源。在没有太阳或风的情况下－它们无法产生电能时－必须提供替代电力。PureWave SMS可在发电时储存电能，并在控制斜坡率、平稳输出或时移时使用储存的电能。
电网级储能。PureWave SMS能从任何类型的电池存储系统为电网提供高达2兆瓦的存储能量。
孤岛效应。如果结合S&C的IntelliTeam® SG智能配电网络重构系统使用，PureWave SMS可用于偏远地区，可在停电时作为能量来源使用。当失去公用电力时，IntelliTeam SG可重新配置配电系统，利用储存的电能供当地客户使用长达7小时，此时，当地客户与公用电力隔离。
峰值负载调节。在需求高峰时，PureWave SMS能提供长达7小时的满负荷输出。这可降低系统峰值，延缓对配电系统或传输系统扩容的需求。

辅助服务。

频率调节。这主要通过增加和/或减少发电资产来实现。频率调节是一项电能储能应用，其被视为提升电网稳定性的最佳方案之一，同时不会被视为能源套利之举。
运转储备。运转储备是数个储备选择之一，为线上无载发电容量。该储备可在10分钟内做出响应，以补偿发电或输电中断。运转储备是发生电力短缺时率先被利用的储备类型。
频率响应。这允许自主感应频率偏差，然后为电池充电或放电，以修正这些偏差。

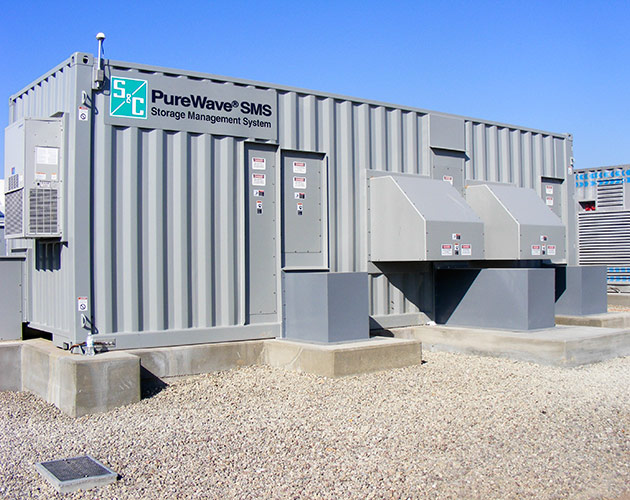

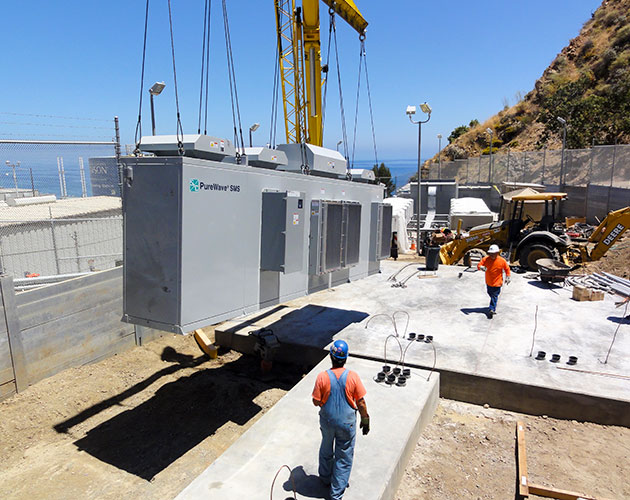

施恩禧已完工的PureWave SMS电能储存管理系统举例。
