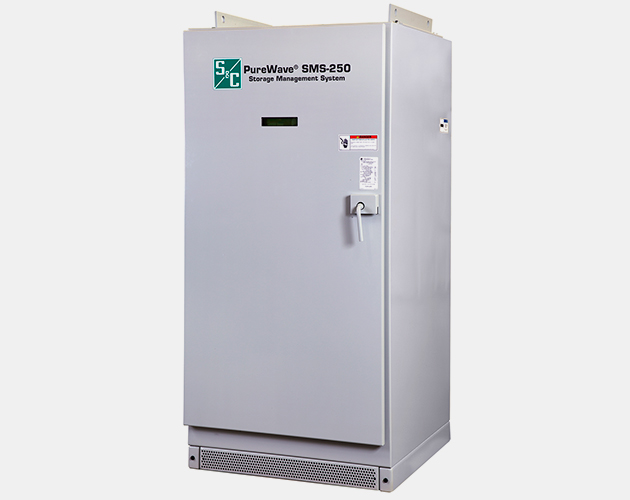

PureWave® SMS-250电能储存管理系统

PureWave SMS-250电能储存管理系统提供室外三相四象限转换器系统，专为需要1兆瓦以下功率的储能解决方案而设计。它能够以不同模式运行，包括电流源模式、电压源模式和孤岛模式。

四象限运行

PureWave SMS-250能够提供：

• 全有效功率输出 —（正负双向）
• 全无功功率输出 —（电容性和感应性）
• 有效功率和无功功率结合

电网接口就绪

电网接口控制嵌入装置的控制器中，可用于电网接口开关设备。

连接至不同类型的电池

适用于储能系统中含有各种化学成分的电池，包括钠硫电池、锂离子电池、钠-氯化镍电池、铅酸电池和先进的铅酸蓄电池。

模块化

模块化设计让产品更易于处理和排除故障，从而缩短维修时间并降低维修和库存成本。

可扩展

可扩展设计支持渐进式项目规模扩展（并联更多设备，实现更高的应用额定值）。

两个或多个SMS-250装置可并联运行，从而将SMS电能储存管理系统的功率按照需要提升到500千瓦、750千瓦甚至更高。

多个储能应用

包含针对公用事业、可再生能源、微电网和离网应用的电力解决方案的标准型和定制型实地验证控制算法库。

PureWave SMS-250电能储存管理系统的额定功率为250千瓦。

额定功率：400安培连续电流

电源输出额定等级因连接的电压而异，具体如下所示：

• 263 Vac下为380千伏安
• 288 Vac下为415千伏安
• 333 Vac下为480千伏安

配置灵活，可提供有效功率（功率因数=1，即千瓦）、无功功率（功率因数=0；vars）或两者结合（0 < 功率因数 <1）。

直流输入额定值

电压（电池）：618—850伏直流电

环境

• 温度范围
  • 标准：-40° C至+40° C
  • 扩展：-40° C至+50° C（可降低定额值）
• 冷却
  • 增压空气
• 保护等级
  • NEMA-3R / IP54（室外机柜）
• 湿度
  • 0%至100%
• 海拔高度
  • 1000米

标准

设计标准覆盖美国、加拿大、欧洲以及任何其他使用以下标准的国家。

• NFPA 704，紧急响应有害材料识别
• ANSI / IEEE C2-2007国家电气安全规范
• IEEE 1547-2003分布式电源与电力系统互连标准
• IEEE 519-1992 IEEE谐波限值标准
• IEC 62040-2 C3 EMC标准
• ANSI Z535 — 2002产品安全标志和标签

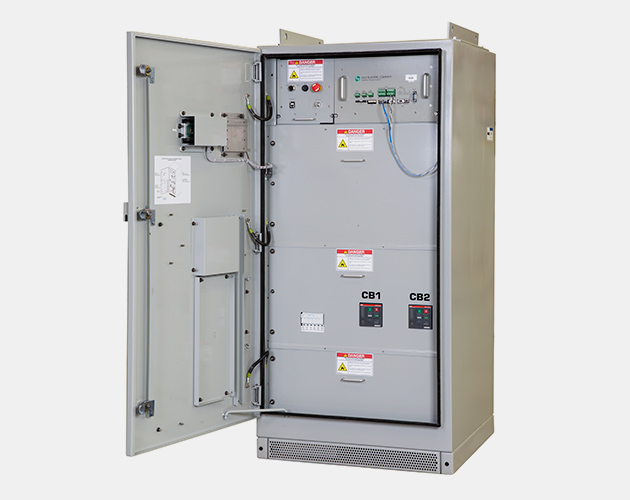

包装包括三个主要特点：

模块化、可扩展

模块化设计可提高可靠性、简化故障排除和产品搬运、改善预测性维护并通过缩短维修时间而降低库存和维修成本。

可扩展设计支持多个PureWave SMS-250装置并联，让最终用户能够灵活渐进地扩展项目规模（针对大型应用并联额外装置）。两台PureWave SMS-250设备可采用主从层次结构配置。两台以上SMS-250装置可并联并由主控制器控制。

间隔式设计

间隔式设计可改善产品运输和性能。具体而言，它可：

• 分离和简化电路设计
• 减少组件数
• 改善噪声抗扰度
• 加速并简化组件维修
• 改善组件电路功能性和可靠性

紧凑型封装

紧凑型封装提供：

• 更小的机柜更易于搬运
• 更小的封装可节约空间
• 更轻巧的封装更易于抬举

标准通信协议包括：

• Ethernet
• Modbus
• DNP3

系统运行

可配置电网连接或孤岛运行。嵌入先进的控制算法，提供广泛的标准和定制电力控制应用模式库，其中包括：

• 可靠性
• 频率调节
• 运转储备
• 容量稳定
• 稳定功率
• 输出功率速度控制
• 电压支持
• Var支持
• 孤岛效应
• 峰值负载调节
• 能量时移
• 定制设计应用规则

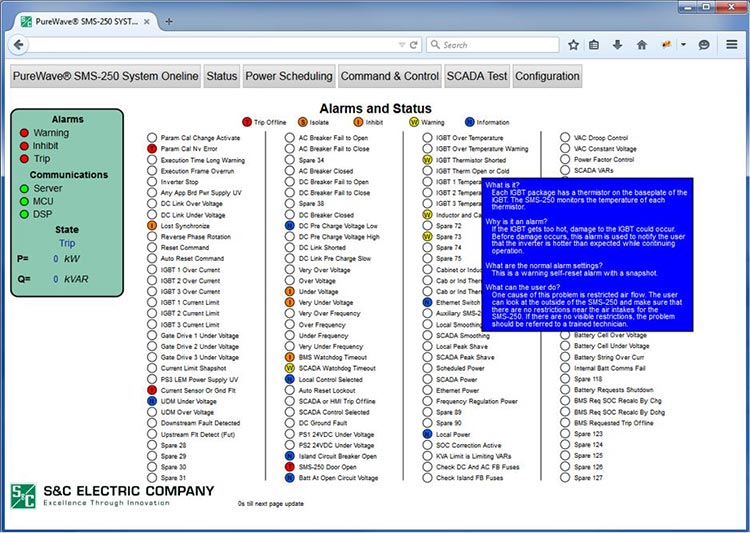

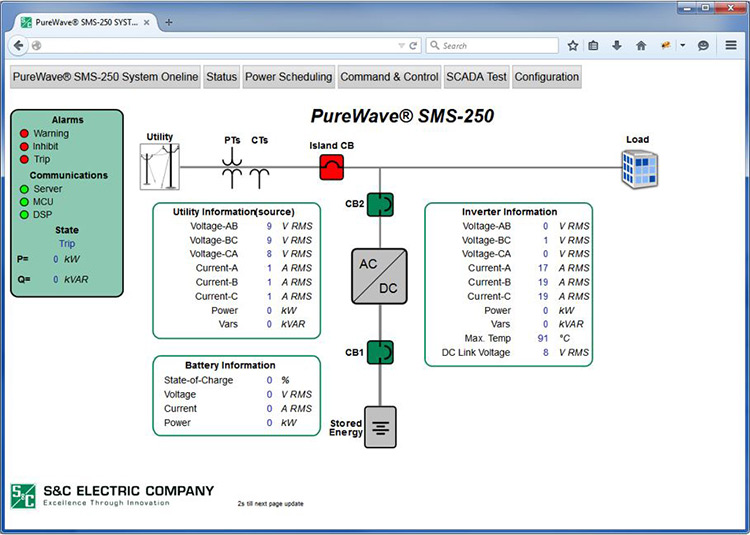

包括基于网络的HMI用户界面，提供对储能系统的一体化控制和监测。HMI屏幕可提供整个储能系统状态的概览。它能提供：

• 变频器信息，包括实际性能数据，例如电压、电流、功率等。
• 电池信息，包括实际性能数据，例如电压、电流、功率等。
• 电力公司信息，包括实际性能数据，例如电压、电流、功率等。
• 通信状态，指示设备的通信状态。
• 系统运行状态，指示运行状态。
• 报警状态，指示系统报警状态。
