PureWave® DSTATCOM配电静止同步补偿装置
对传输系统的电压支持
作为一个快速无功功率补偿电源，PureWave DSTATCOM配电静止同步补偿装置可减少传输系统中电压变化和电压不稳的情况，并且有助于发生意外事故后快速恢复
施恩的PureWave DSTATCOM配电静止同步补偿装置是应用于输电或配电系统的快速补偿型无功电源，能减少电压骤降、浪涌、闪变等变化，以及因快速变化的无功功率需求而引起的不稳定问题。PureWave DSTATCOM还能在发生意外事故，例如系统或单台设备的零件丢失时，帮助输电系统快速恢复。

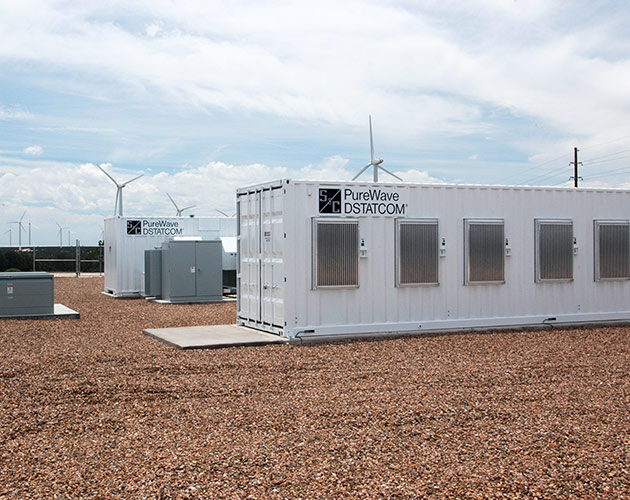

PureWave DSTATCOM配电静止同步补偿装置非常符合智能电网的一个主要目标，即整合可再生能源，例如风能、聚光太阳能和潮汐能发电。PureWave DSTATCOM配电静止同步补偿装置可让这些可再生能源满足公用事业的互联要求，以及各种国际电网标准的功率因素、电压输出及低电压穿越要求。
自1990年代后期以来，PureWave DSTATCOM配电静止同步补偿装置就已被应用于大量公用事业系统及风电场，能够满足或超越各种规范的要求。
- 超快响应时间：3到6毫秒。提供更快捷的电压（或VAR、功率因素）控制，以增强系统电压稳定性。
- 发生意外事故时的卓越短时能力。每个变频器能持续3秒提供最高3. 3MVAR的无功功率。
- 模块化设计能提供冗余度。每个1.25-MVAR的逆变器都有自己独立的控制装置和断路器，能最大化系统稳定性和可用性。在系统的其他变频器工作的同时，可维修单个变频器。变频器为气冷式，而不是水冷式，以避免维护、增强可靠性。

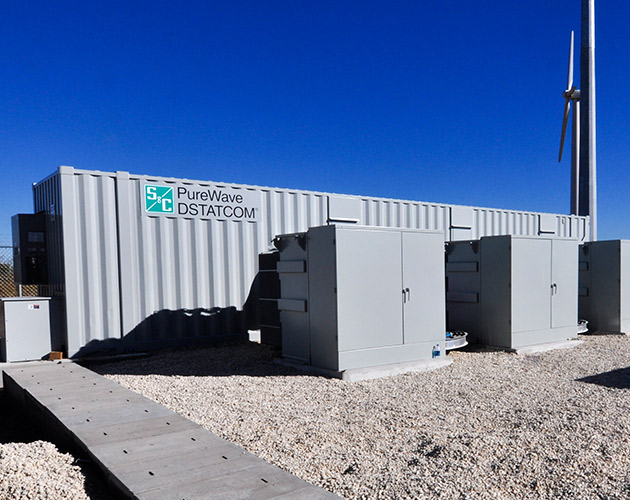

- 封装于紧凑的ISO型集装箱内。最小化对变电站宝贵空间的需求。如要实现±40 MVAR的总系统输出，可并联多达四个集装箱。
- 如有需要，可包括带空调的气候控制室。防风雨维修通道增强了可靠性和可服务性。
- 灵活的系统规模调整，可对外部设备进行控制。PureWave DSTATCOM配电静止同步补偿装置可控制多达六个外部切换电容器或电抗器组。
- 在工厂经过全面测试，能快速完成安装和调试。
PureWave DSTATCOM配电静止同步补偿装置采用模块化布局的1. 25MVA / 3. 3MVAR PWM变频器。
| 连续系统电压输出 | 480伏到35千伏，50或60 Hz♣ |
|---|---|
| 短期额定电流 | 264秒时2%， 100秒时减至4%；或 264%维持几秒钟，随后直接变为100% |
| 无功电流响应时间 | 2到4毫秒 |
| 变频器 | IGBT，4860 Hz时调整相位宽度 |
| 温度范围 | -40°到+50° C |
| 效率 | >98%典型值 |
| 冷却 | 环境空气冷却 |
♣ 单次转换至46千伏。
| 系统额定值， MVAR | 集装箱数量 | 尺寸，英尺（米） | 重量， 磅（千克） | ||
|---|---|---|---|---|---|
| 长 | 宽 | 高 | |||
| 5.0 | 1 | 40 (12.2) | 8.0 (2.4) | 9.5 (2.9) | 36,000 (16,364) |
| 7.5 | 1 | 45 (13.7) | 8.0 (2.4) | 9.5 (2.9) | 48,000 (21,818) |
| 10.0 | 集装箱1：引线，10 MVAR 集装箱2：控制器 |
45 (13.7) 20 (6.1) |
8.0 (2.4) 8.0 (2.4) |
9.5 (2.9) 9.5 (2.9) |
48,000 (21,818) 14,000 (6,363) |
| 15.0 | 集装箱1：引线和控制器，7. 5MVAR 集装箱2：辅助装置，7. 5MVAR |
45 (13.7) 40 (12.2) |
8.0 (2.4) 8.0 (2.4) |
9.5 (2.9) 9.5 (2.9) |
48,000 (21,818) 36,000 (16,364) |

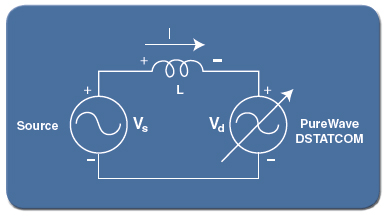

带PureWave DSTATCOM配电静止同步补偿装置的电力系统的等效电路如下所示。
PureWave DSTATCOM配电静止同步补偿装置产生可变电压Vd，此电压与源电压Vs相位非常接近。该简化电路L的电感包括耦合变压器及过滤器的电感。电感上的电压VL与Vs-Vd相等，比每个部件的电压小5-20%左右。

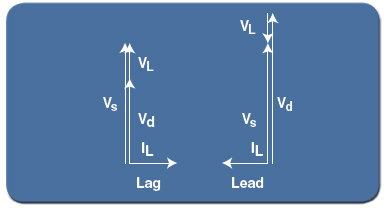

如果Vs > Vd，VL与Vs同相，且电流IL比Vs滞后 90°；PureWave DSTATCOM充当发电机，产生超前（电感）无功电流。
如果Vs < Vd，VL与Vs反相，且电流IL比Vs超前90°；PureWave DSTATCOM配电静止同步补偿装置产生滞后（电容）无功电流。
